吳海英

安科瑞電氣股份有限公司  上海嘉定

摘要 安科瑞剩余電流式電氣火災監控系統通過ARCM剩余電流式電氣火災監控裝置或數字型剩余電流互感器，對商場、賓館、機場、銀行、醫院、廠房等建筑低壓配電系統進行電氣火災監控。本文通過對杭州婦女醫院電氣火災監控系統項目的介紹，重點闡述Acrel-6000電氣火災監控系統所實現的功能及其重要意義。

關鍵詞：數字型剩余電流互感器    電氣火災    監控系統   杭州婦女醫院   安科瑞

1.前言

    杭州市婦幼保健院地處西湖之濱，承擔著杭州地區九區五縣（市）婦幼保健機構的業務指導、管理、監督和婦幼保健人員的業務培訓工作，以及各項婦幼保健生命指標、健康指標、質量指標任務的實施。

    目前醫院承擔著杭州全地區高危孕產婦的診治工作，是杭州市孕產婦急救中心。醫院嚴格執行省市物價收費標準，保持我院一貫來的低收費標準。通過強化醫療質量管理，加強醫患溝通，貫徹“母親安全，兒童優先”的宗旨，把以“病人為中心”真正落實到每一個醫療環節，營造患者安全.放心的就醫環境。

2.系統需求分析

    探測漏電電流、過電流、超溫度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。

3.參考標準

    本系統符合中華人民共和國國家標準GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》。

4.系統結構

    Acrel-6000電氣火災監控系統是本公司自主研發的用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統應用于大型商場、生活小區、生產基礎、辦公大樓、商場酒店等區域的消防控制中心，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本系統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號，能指示報警部位并保存報警信息。

    杭州婦女醫院項目現場共有23只ARCM200B電氣火災探測器，分別監視1#、2#配電間各配電出線回路。現場數字型互感器采用總線方式接至Acrel-6000琴臺式電氣火災監控系統。本系統具有安裝運輸方便、性價比高、維護方便等優點。

    Acrel-6000電氣火災監控系統主要設備如下：

① 主控單元：工業級計算機(CPU主頻不低于2.0G，1G及以上內存)，配置鍵盤、鼠標和17"液晶顯示器；

② 輸入輸出模塊：內置公司開發的ARTU遠程智能I/O模塊；

③ 聲光報警器：內置有源音箱、LED指示燈；

④ 按鈕：消聲按鈕、復位按鈕；

⑤ 備用電源：內置1kVA在線式長效型UPS，3節12V/24Ah的免維護蓄電池。

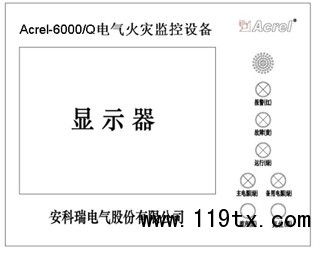

    主機面板元件布置及功能說明

    報警指示燈（紅色）：設備接收到探測器發出的報警信號時，報警指示燈常亮。

    故障指示燈（黃色）：當本系統發生故障時（如通訊故障、電源故障等），故障指示燈常亮。

    運行指示燈（綠色）：設備正常運行時，指示燈常亮。

    主電源指示燈（綠色）：當主電源正常時，監控設備由主電源供電，此時主電指示燈常亮。

    備用電源指示燈（綠色）：當主電源欠壓或故障時，監控設備由備用電源供電，此時備用電源指示燈常亮。

    消聲按鈕：當監控設備檢測到有故障信息或有報警信息時，會伴有相應的故障、報警聲音，此鍵可以暫時消除聲音，但是消音后如果再有新的故障或報警信息時，聲音會重新啟動。

    復位按鈕：報警狀態下，用于對探測器進行復位操作。

    本系統分布主要采用計算機分布網路結構：

1）站控管理層

    站控管理層針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機(CPU主頻不低于2.0G，1G及以上內存)，配置鍵盤、鼠標和17"液晶顯示器；UPS電源等組成。監測系統軟件具有良好的人機交互界面，對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。

    監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。

    UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。

2）網絡通訊層

    通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。

3）現場設備層

    現場設備層是數據采集終端，主要為ARCM200電氣火災探測器。可監測1、4、8路漏電流，每路通道具有斷線、短路檢測功能；具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。標準MODBUS協議可以與各種標準系統相連；集成度高，網絡化，智能化程度高，動作特性合理。

    現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳采集的數據。測量儀表擔負著最基層的數據采集任務，其監測的數據必須完整、準確并實時傳送至監控主機。便于運行人員監控現場設備運行狀態，故障報警等情況，有效預防火災事故發生。

5.系統功能

    本套上位機軟件Acrel-6000電氣火災系統。主要有以下功能特點：友好的人機界面，可實時和定時采集現場設備的剩余電流數據，并有報警提示聲光報警等功能。客戶可根據實際需要對漏電流報警值進行設置，報警故障解除時，可遠方進行復位。系統可對報警事件、日期、報警值、越線值進行記錄，并生成報表。

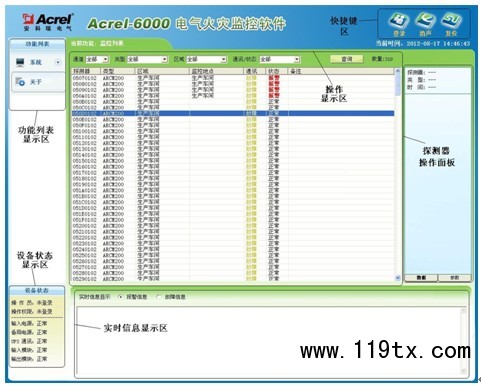

1）監控主界面

    現場ARCM200電氣火災探測器采集數據上傳到本界面，在操作顯示區中，根據操作員選擇的功能而顯示不同的內容，主要有監控列表、狀態圖、寄存器數據、歷史數據查詢、探測器管理等。在探測器操作面板中，顯示探測器的數據、參數和寄存器的值，并能對探測器進行查詢、復位和參數修改等操作。當操作員點擊[探測器->監控列表]（說明：“點擊[探測器->監控列表]”表示：點擊[探測器]主功能所包含的[監控列表]子功能按鈕，下同）和[探測器->寄存器數據]功能按鈕時，會顯示探測器操作面板。

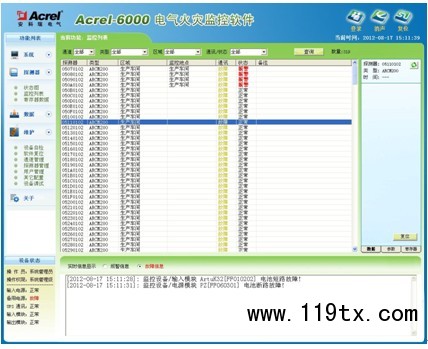

2）探測器通訊故障信息提示界面

    本界面主要實現遙調功能，運行人員可在參數設定報表查詢相應回路的剩余電流越線報警值，根據現場實際需要對剩余電流越線報警值進行設置。同時也可以對報警儀表進行遠程復位，故障報警解除時按復位鍵進行遠程復位，方便用戶的使用。

3）事件記錄查詢界面

     具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數、報警值，根據報警記錄可分析故障原因，為消除故障提供依據。

6.結束語

    隨著智能建筑的發展及電力的廣泛應用，人們對安全的意識認識越來越高。公共建筑安裝漏電火災系統是智能化建設的必然趨勢。電氣火災系統有利于發現安全隱患，及時處理安全隱患，將火災防患與未然有著重要的意義。系統投入運行以來，發現和整改了隱患100多處，為本項目的消防管理提供了科學的依據，受到了客戶好評。

參考文獻

[1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

[2].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣 2010. 6

作者簡介：

吳海英 主要研究方向為電氣火災安全
