吳海英
安科瑞電氣股份有限公司 上海嘉定
摘要 安科瑞剩余電流式電氣火災監控系統通過ARCM剩余電流式電氣火災監控裝置或數字型剩余電流互感器，對商場、賓館、機場、銀行、醫院、廠房等建筑低壓配電系統進行電氣火災監控。本文通過對日照市委黨校電氣火災監控系統項目的介紹，重點闡述Acrel-6000電氣火災監控系統所實現的功能及其重要意義。
關鍵詞：電氣火災探測器 電氣火災 監控系統 日照市委黨校 安科瑞
前言
中共日照市委黨校新校于2010年12月正式開工建設，位于聊城路東段、黨校前街1號(山海路以南、博文路以東)，2012年12月啟用，總用地面積132.7畝，建筑面積約6萬平方米。
1、系統需求分析
探測漏電電流、過電流等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。
2、參考標準
本系統符合中華人民共和國國家標準GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》。
3、系統結構
Acrel-6000電氣火災監控系統是本公司自主研發的用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統應用于大型商場、生活小區、生產基礎、辦公大樓、商場酒店等區域的消防控制中心，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本系統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號，能指示報警部位并保存報警信息。
日照市委黨校項目現場共有30只ARCM300-J1電氣火災探測器，分別分布于主樓、會議中心。現場電氣火災探測器采用總線方式接至Acrel-6000壁掛式電氣火災監控系統。本系統具有安裝運輸方便、性價比高、維護方便等優點。
Acrel-6000電氣火災監控系統主要設備如下：
觸摸屏：TPC1062K
輸入輸出模塊：內置遠程智能I/O模塊
聲光報警器：內置蜂鳴器、LED指示燈
備用電源：內置500VA在線式長效型UPS
主機面板元件布置及功能說明：
1：報警指示燈（紅色），系統接收到監控報警信號時指示燈點亮。
2：故障指示燈（黃色），系統接收到故障報警信號時指示燈點亮。
3：運行指示燈（綠色），系統正常運行時指示燈點亮。
本系統分布主要采用計算機分布網路結構。
1）站控管理層
站控管理層針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如TPC1062K、微型打印機、UPS電源等組成。監測系統軟件具有良好的人機交互界面，對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。
監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。
打印機：系統召喚打印或自動打印圖形、報表、報警記錄等。
UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。
2）網絡通訊層
通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
3）現場設備層
現場設備層是數據采集終端，主要為ARCM300型電氣火災探測器。可監測單路漏電流，每路通道具有斷線、短路檢測功能；具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。標準MODBUS協議可以與各種標準系統相連；集成度高，網絡化，智能化程度高，動作特性合理。
現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳采集的數據。測量儀表擔負著最基層的數據采集任務，其監測的數據必須完整、準確并實時傳送至監控主機。便于運行人員監控現場設備運行狀態，故障報警等情況，有效預防火災事故發生。
4、系統功能
本套上位機軟件Acrel-6000電氣火災監控系統。主要有以下功能特點：友好的人機界面，可實時和定時采集現場設備的剩余電流數據，并有報警提示聲光報警等功能。客戶可根據實際需要對漏電流報警值進行設置，報警故障解除時，可遠方進行復位。系統可對報警事件、日期、報警值、越線值進行記錄，并生成報表，可對報警事件記錄進行打印。

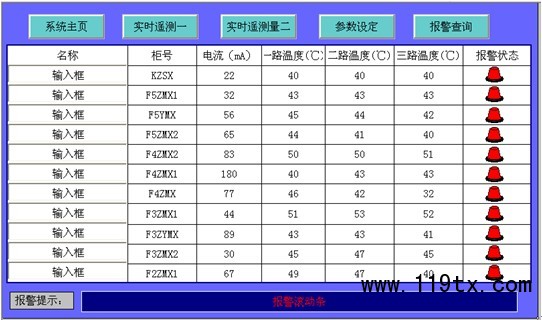

1）數據采集和顯示
現場AKH-0.66L采集數據上傳到本界面，客戶可根據需要對回路名稱進行修改，方格內可以顯示相應柜子剩余電流實時值，數據可周期性更新。當剩余電流實測值大于報警設置時，系統報警狀態指示燈會自動閃爍。界面下端的報警提示滾動條會自動提示報警回路名稱，方便運行人員檢查處理故障。

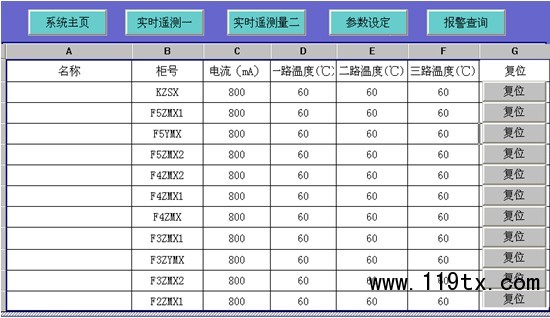

2）參數整定和復位
本界面主要實現遙調功能，運行人員可在參數設定報表查詢相應回路的剩余電流越線報警值，根據現場實際需要對剩余電流越線報警值進行設置。同時也可以對報警儀表進行遠程復位，故障報警解除時按復位鍵進行遠程復位，方便用戶的使用。
3）報警記錄
具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數、報警值，根據報警記錄可分析故障原因，為消除故障提供依據；并可對報警記錄進行打印。
5、結束語
隨著智能建筑的發展及電力的廣泛應用，人們對安全的意識認識越來越高。公共建筑安裝漏電火災系統是智能化建設的必然趨勢。電氣火災系統有利于發現安全隱患，及時處理安全隱患，將火災防患與未然有著重要的意義。系統投入運行以來，發現和整改了隱患100多處，為本項目的消防管理提供了科學的依據，受到了客戶好評。
參考文獻
[1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4
[2].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣 2010. 6
作者簡介：
吳海英 主要研究方向為電氣火災安全
