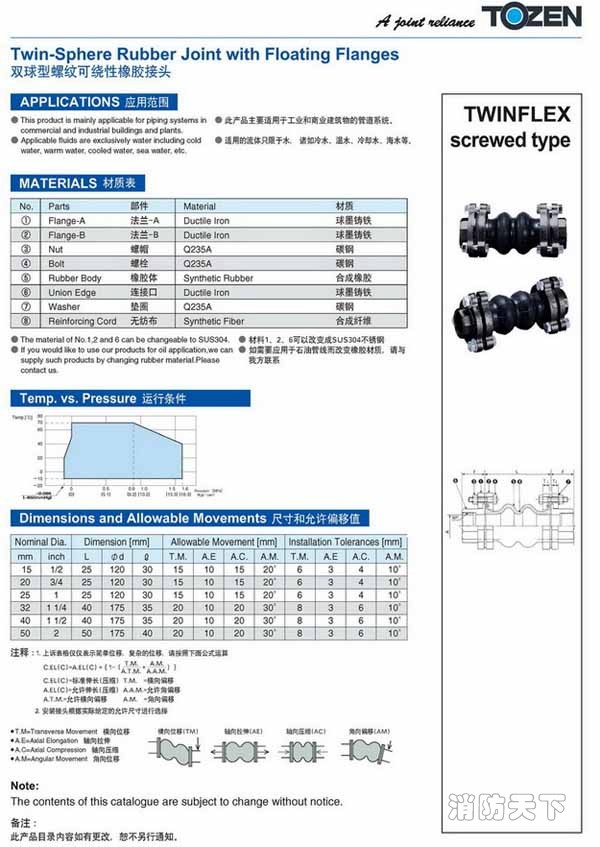

點擊圖片查看原圖
設計規范
■ 適用流體：水或其他液體
■ 適用壓力：DIN PN16~PN25 ANSI 150LB
■適用溫度：-10℃~+420℃
■鏈接方式：DIN ISO NPT BS GB
■尺寸：DN15~DN50
TOZEN雙球型螺紋可撓性橡膠接頭安裝方法：
1、雙球體橡膠接頭在安裝時，嚴禁超位移極限安裝。
2、安裝螺栓要對稱，逐步加壓扭緊，以防局部泄漏。
3、1.6MPa以上的工作壓力，安裝螺栓要有彈性壓墊，以防工作時螺栓松動。
4、垂直安裝時接頭管道兩端應有垂向受力支承，可采取防拉脫裝置，以防止工作受壓拉脫。
5、雙球體橡膠接頭安裝部位應遠離熱源.臭氧區域.嚴禁強輻射光線暴曬和使用不符合本產品要求的介質.
6、雙球體橡膠接頭在運輸裝卸時嚴禁銳利器具劃破表面、密封面。
