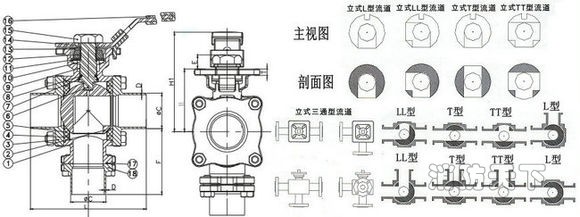

L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道上可靠密封。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
Q48F-64P鍛鋼高壓三通球閥結構特點：
1、在閥門全開、全關位置可根據用戶要求設有鎖定孔，防止非工作人員誤操作。
2、在閥桿下部設置臺階，不致于閥門內壓異常升高脫出閥桿。
3、開關迅速、啟閉靈活，壽命長，安全可靠。
4、氣動、電動球閥可遠距離集中控制，且能滿足計算機程控之需要。
5、防火、防靜電性能優良。
四、優點：
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起球閥密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
濟圣三通球閥型號：
閥門類型代號：Q代表球閥；
操作方式：（手柄、自動、省略）渦輪-3；氣動—6；電動—9；
連接方式代號：4代表法蘭；
結構形式代號：8代表T形三通流道（固定球）；9代表L型三通流道（固定球）；
密封面材料代號：F代表氟塑料；
閥體壓力代號：64代表耐壓六十四公斤；
閥體材質代號：P代表304不銹鋼、C表示碳鋼。
相關型號：
手動T型Q48F-16P、Q48F-25P、Q48F-64P；
氣動T型Q648F-16P、Q648F-25P、Q648F-64P；
電動T型Q948F-16P、Q948F-25P、Q948F-64P；
手動L型Q49F-16P、Q49F-25P、Q49F-64P；
氣動L型Q649F-16P、Q649F-25P、Q649F-64P；
電動L型Q949F-16P、Q949F-25P、Q949F-64P；
