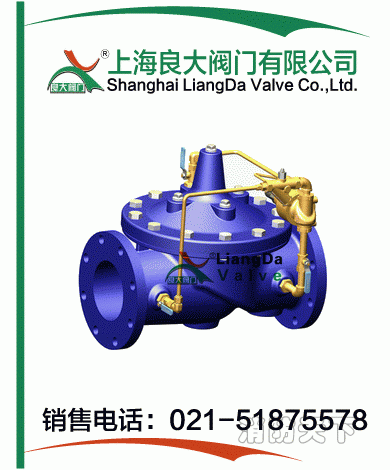

| 直通式水擊泄放閥 |
 |
產品名稱： | 直通式水擊泄放閥 | |||||
| 型號： | LD-GA6700 | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【直通式水擊泄放閥】 | |||||||
直通式水擊泄放閥詳細介紹 http://www.shldfm.com/Pro909/486.html
直通式水擊泄放閥產品概述：
本公司生產的水擊泄放閥，它被設計用于減小因水泵開啟和關閉或停電而造成停泵時管道系統中所引起的壓力波動，能夠可靠的保護水泵和水泵站。此閥門是導閥控制，液壓驅動活塞式（柱塞閥）控制閥。閥門兩端的壓力差是驅動它開啟關閉的能量來源。閥門的驅動裝置分為上，下兩個控制腔室，上腔室由導閥控制通過調節導閥和池導閥的內置針閥來操作，下腔室通過一個固定的小孔與閥體內壓力相連，使閥門的關閉得到緩沖。水擊泄放閥具有許多突出的特性，這些特征使水錘泄放閥成為當今世界上性能最可靠、功能最齊全和最實惠的過壓保護裝置。操作平衡無振動--水擊泄放閥具獨一無二的V型開口閥瓣和差動活塞設計，在任何工作壓力下都能給予可靠的關閉推動力，調節性能優秀，運行平穩（不會產生（自身）關閉水錘。快速響應（開閥泄水）--大孔道高敏感的泄壓導閥響應過壓條件快速開啟主閥（水擊泄放閥），當壓力平息后可快速度關閥。
直通式水擊泄放閥結構及用途：
水擊泄放閥由主閥、高壓水力導閥、導管等零部件組成。具有水力自動控制、高壓無條件開啟泄除水錘的功能。主閥能快開緩閉，具有防止自身關閥水錘的功能。水擊泄放閥用于水泵出口管道主輸水管上，靠近水擊發生源如止回閥、輸水管超壓點等，用T型三通外接，能無條件泄除高壓水錘，是泵站安全后保護設備，能有效地提高系統安全可靠性。
直通式水擊泄放閥性能規范：
● 產品名稱：直通式水擊泄放閥
● 產品型號：LD-GA6700
● 連接方式：角式或直通式
● 適用介質：原水、清水等
● 介質溫度：1～80℃
● 適用介質：原水、清水等
● 介質溫度：1～80℃
● 設備口徑：DN50—DN500
● 公稱壓力：1.0MPa、1.6MPa、2.5Mpa、4.0MPa、6.4MPa
● 設定壓力：高壓：實際工作壓力的1.1倍；低壓：實際工作壓力的0.4~0.6倍，兩個指標可同時設定，還可設定斷電開啟，如有需要三個指標可同時設定。
●高壓泄水反應時間：
水擊泄放閥反應時間不大于0.5秒，即產生水錘起至水擊預防閥動作泄水時間小于0.5秒。
● 強度試驗： 1.5倍工作壓力。
● 密封試驗（雙向）：1.1倍工作壓力，其中強度試驗和密封試驗（雙向）中的工作壓力是指設定壓力中高壓2的壓力值。
● 閥體、法蘭材質：ASTM A-126-B 本閥體實際工作壓力為2.76 MPa， 該材質在壓力試驗時應能滿足常溫下壓力等級為3.5 MPa，殼體靜態試驗壓力為5.2 MPa
直通式水擊泄放閥技術特點：
1、在使用期內，任何時候都能正常快速感應突然斷電停泵或開關閥門而引起的系統壓力變化，無條件超壓泄壓，具備感應高壓開啟泄水，防止水錘瞬間升高的功能，并且能緩慢關閉主閥，防止自身關閥水錘，而無需人為操作控制閥門的關閉。
2、操作平穩，無振動：主閥應采用差動隔膜式結構設計，使得主閥在全流量范圍內都具有近似線性調節特性，尤其是發生輕微水擊而所需泄流量很小就能滿足防護要求時，閥瓣只需開啟一小點即可，從而避免膜片出現“頻跳”現象，使主閥運行平穩而不會產生(自身)關閥水錘；同時，當主閥完全開啟時的最大流通面積不應小于該尺寸閥門正常所需的閥口面積，不應縮減閥口過流面積。
3、關閥力大：即使在工作壓力很低的情況下，主閥的結構設計也應保證能提供可靠的工作動力，在壓力恢復正常時能確保自動關閉。主閥結構應采用差動隔膜式設計，保證在任何工作壓力下都能給予可靠的關閉推動力。
4、快速響應（開閥泄水）：水錘開啟時間小于等于1S，當壓力平息后以可控速度緩慢關閥。
5、 緩慢關閉：水擊泄放閥必須具備可靠的緩閉能力/結構，防止其自身關閥水錘。
6、泄壓消錘能力：具有合適的泄流能力，以便保護系統免受水擊破壞。
7、可靠性：標準角型結構，球墨鑄鐵閥體，主閥內襯應采用不銹鋼，高壓導閥應采用青銅或不銹鋼閥體，密封橡膠采用丁晴橡膠，保證使用壽命，工作可靠，無滲漏可更換彈性密封閥座和長壽命密封閥。
8、主閥和導閥都應采用彈性密封，關閉時無滲漏，且彈性密封件應可更換。
9、抗氣蝕性能：因水擊泄放閥通常直接排向大氣，每當開啟時容易出現高速水流和氣蝕。閥門的設計應可保護閥座免受氣蝕侵害，并避免高速排泄液流的沖擊。
10、維修方便：安裝在管線上時，其內部的所有部件應能（在線）拆卸，只要打開頂蓋或側蓋即可檢修和替換零部件。導管上應有隔離閥，可允許進行快速的導閥維護。
直通式水擊泄放閥零件材料：
|
序號
|
名 稱
|
材 質
|
|
1
|
閥體、閥蓋
|
球墨鑄鐵、鑄鋼、不銹鋼
|
|
2
|
閥座
|
不銹鋼
|
|
3
|
活塞、V型開口
|
不銹鋼
|
|
4
|
高壓水力導閥
|
不銹鋼
|
|
5
|
活塞環
|
丁晴橡膠
|
|
6
|
閥座密封
|
丁腈橡膠
|
|
7
|
導閥環
|
丁腈橡膠
|
|
8
|
閥座墊環
|
丁腈橡膠
|
|
9
|
螺栓墊圈
|
合成鋼
|
|
10
|
墊片
|
合成物
|
|
11
|
附屬管道材質
|
紫銅、復合高壓管
|

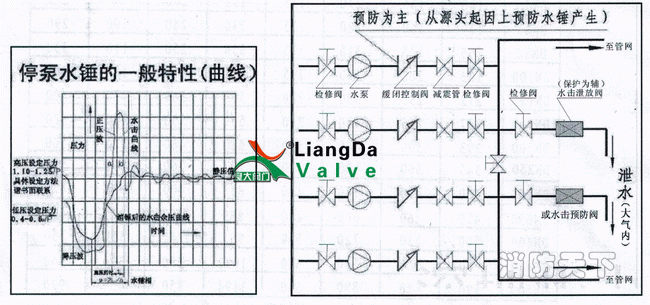

防水錘系統閥選型：
1、安裝水擊預防閥或水擊泄放閥以保護裝置。
2、液壓緩閉調節控制閥快閉90%（1-3秒）慢關10%（2-60秒可調）。
3、減震管防止系統振動和噪音。
4、進出口安裝檢修閥。

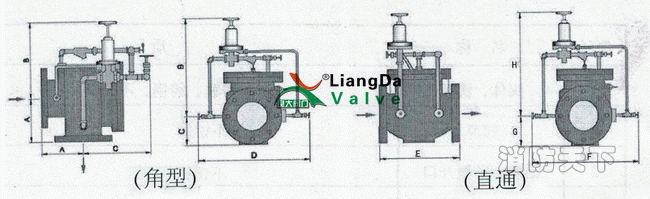

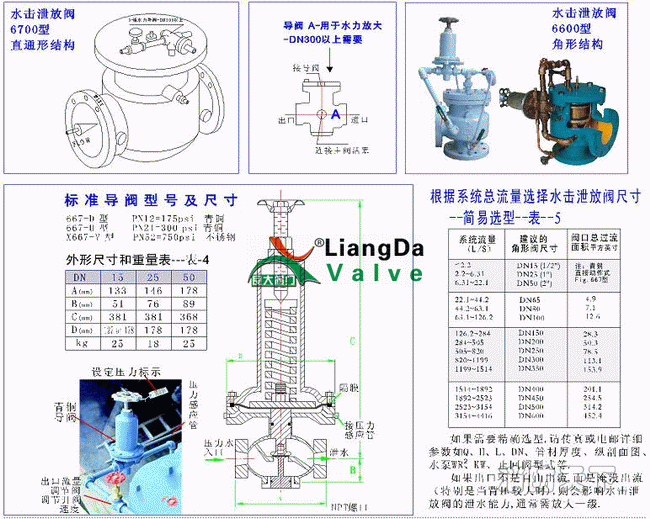

直通式水擊泄放閥外形結構圖：
直通式水擊泄放閥連接尺寸：
表內尺寸為6.4-10.0MPa、法蘭標準GB9112 ANSI BI16.5

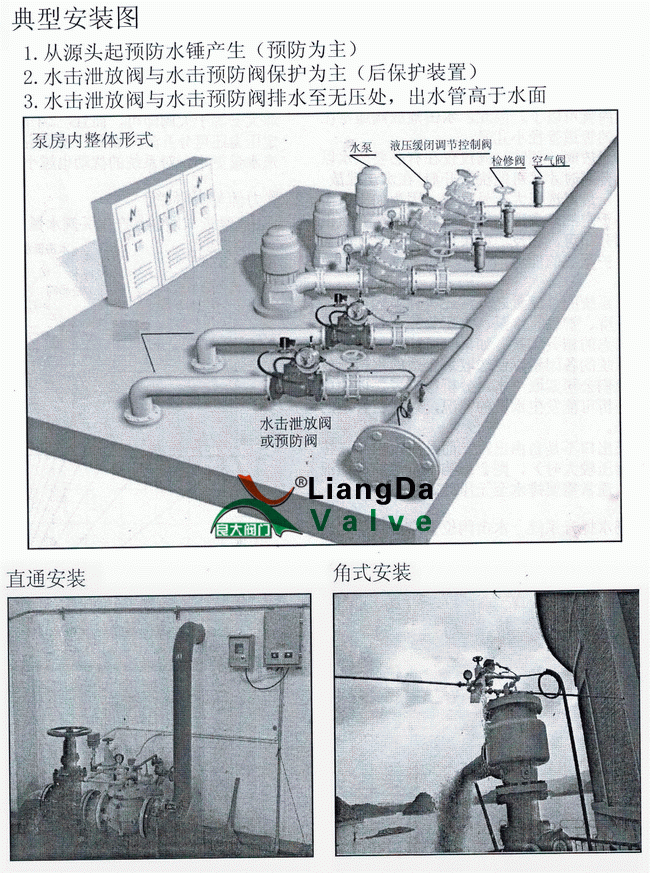

直通式水擊泄放閥典型安裝圖：
直通式水擊泄放閥外形結構圖：
直通式水擊泄放閥連接尺寸：
|
通徑 |
A |
B |
C |
D |
D |
E |
G |
H |
|
DN50 |
143 |
150 |
250 |
120 |
203 |
190 |
80 |
260 |
|
DN65 |
145 |
150 |
260 |
130 |
216 |
210 |
95 |
270 |
|
DN80 |
155 |
165 |
290 |
150 |
241 |
230 |
100 |
300 |
|
DN100 |
175 |
195 |
310 |
170 |
292 |
290 |
130 |
340 |
|
DN125 |
200 |
220 |
370 |
200 |
356 |
350 |
160 |
380 |
|
DN150 |
225 |
240 |
420 |
240 |
406 |
370 |
170 |
450 |
|
DN200 |
275 |
280 |
460 |
290 |
495 |
440 |
185 |
480 |
|
DN250 |
325 |
340 |
500 |
350 |
622 |
530 |
210 |
520 |
|
DN300 |
375 |
390 |
550 |
410 |
698 |
570 |
250 |
600 |
|
DN350 |
425 |
440 |
630 |
450 |
787 |
620 |
275 |
670 |
|
DN400 |
475 |
500 |
700 |
530 |
914 |
710 |
305 |
720 |
|
DN450 |
500 |
530 |
800 |
570 |
978 |
750 |
320 |
830 |
|
DN560 |
600 |
600 |
850 |
610 |
978 |
800 |
360 |
880 |
|
通徑 |
A |
B |
C |
D |
D |
E |
G |
H |
|
DN50 |
148 |
155 |
270 |
135 |
292 |
200 |
90 |
270 |
|
DN65 |
150 |
160 |
280 |
155 |
330 |
240 |
100 |
290 |
|
DN80 |
163 |
175 |
315 |
175 |
356 |
250 |
110 |
330 |
|
DN100 |
183 |
200 |
340 |
195 |
432 |
310 |
140 |
360 |
|
DN125 |
212 |
235 |
390 |
220 |
508 |
360 |
170 |
400 |
|
DN150 |
237 |
255 |
440 |
260 |
559 |
390 |
180 |
470 |
|
DN200 |
293 |
300 |
480 |
310 |
660 |
460 |
225 |
500 |
|
DN250 |
345 |
360 |
520 |
370 |
787 |
560 |
260 |
550 |
|
DN300 |
400 |
410 |
580 |
440 |
838 |
600 |
300 |
620 |
|
DN350 |
450 |
460 |
660 |
480 |
889 |
660 |
325 |
690 |
|
DN400 |
500 |
520 |
720 |
550 |
991 |
740 |
350 |
750 |
|
DN450 |
540 |
560 |
830 |
600 |
1092 |
780 |
390 |
860 |
|
DN560 |
590 |
640 |
890 |
640 |
1194 |
850 |
430 |
920 |
直通式水擊泄放閥典型安裝圖：
