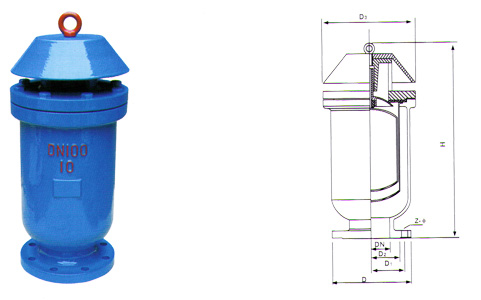

浮球式快速排氣閥KP-10，KP-10供應，KP-10圖片
產品型號：KP-10
產品口徑：DN25-200
產品壓力：0.6-2.5MPa
產品材質：鑄鐵、鑄鋼等
產品型號：KP-10
產品口徑：DN25-200
產品壓力：0.6-2.5MPa
產品材質：鑄鐵、鑄鋼等
1.【浮球式快速排氣閥】簡介：
本產品用于管路上的最高點或有閉氣的地方，來排除管內的氣體來疏通管道，如不裝排氣閥，管道隨時出現氣阻，是管道出水容量達不到設計要求。其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
2.【浮球式快速排氣閥】作用原理：
當水進入管內時，浮球停在球桶下部進行大量排氣，當氣排完時，水進入閥內通過球桶把球浮起到關閉，停止排氣，管道在正常運轉時自然會產生少量氣體，這時氣體會集中到管內上部到相當程度，閥內水下降，浮球順?biāo)陆禋怏w從小孔排出。如出現停電停泵，管內水流空時，隨時出現負壓，浮球順?biāo)陆担蜷_小孔帶動大孔進行大量補氣確保管道安全。
3.【浮球式快速排氣閥】技術參數：
◆工作壓力：1.0Mpa
◆介質：清水
◆使用溫度：常溫
◆閥體：HT200
◆密封材料：丁晴橡膠
注：排氣閥在使用過程中壓力不能低于0.1Mpa,如低于0.1Mpa排氣閥容易漏水。必須配一只閥門作為檢修用。
根據管道大小配用表，僅作參考
| 規格 | 25 | 50 | 80 | 100 | 150 | 200 |
| 輸送管道 | 100-250 | 300-450 | 500-700 | 800-1000 | 1200-1400 | 1600-1800 |
4.【浮球式快速排氣閥】外形尺寸表
|
公稱通徑
DN(mm)
|
D | D1 | D2 | D3 | H | Z-∮d |
| 25 | 115 | 85 | 67 | 160 | 335 | 4-14 |
| 50 | 160 | 125 | 102 | 170 | 340 | 4-14 |
| 80 | 195 | 160 | 138 | 228 | 459 | 4-18 |
| 100 | 215 | 180 | 158 | 245 | 515 | 8-18 |
| 150 | 280 | 240 | 212 | 330 | 620 | 8-23 |
| 200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
