SM 321數字量輸入模塊

系列號

產品圖片

描述

選型型號

SM321

（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）

6ES7 321-1BH02-0AA0

6ES7 321-1BH50-0AA0

6ES7 321-1BL00-0AA0

6ES7 321-1CH00-0AA0

6ES7 321-1CH20-0AA0

6ES7 321-1BH10-0AA0

6ES7 321-1EL00-0AA0

6ES7 321-1FF01-0AA0

6ES7 321-1FF10-0AA0

6ES7 321-1FH00-0AA0

6ES7 321-7BH01-0AB0

SM 322 數字量輸出模塊

系列號

產品圖片

描述

選型型號

SM322

（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）

6ES7 322-1BF01-0AA0

6ES7 322-1BH01-0AA0

6ES7 322-1BH10-0AA0

32點輸出，24VDC，0.5A

6ES7 322-1BL00-0AA0

6ES7 322-8BF00-0AB0

6ES7 322-5GH00-0AB0

6ES7 322-1CF00-0AA0

• S7-300

  一般步驟

  S7-300自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。

  一個系統包含下列組件：

• CPU：
  不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
• 用于數字量和模擬量輸入/輸出的信號模塊 (SM)。
• 用于連接總線和點對點連接的通信處理器 (CP)。
• 用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。

• 根據要求，也可使用下列模塊：

• 用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
• 接口模塊 (IM)，用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
  通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。
• SIPLUS 模塊可用于擴展的環境條件：
  適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。

• 設計

  簡單的結構使得 S7-300 使用靈活且易于維護：

• 安裝模塊：
  只需簡單地將模塊掛在安裝導軌上，轉動到位然后鎖緊螺釘。
• 集成的背板總線：
  背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。
• 模塊采用機械編碼，更換極為容易：
  更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。
• 現場證明可靠的連接：
  對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。
• TOP 連接：
  為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。
• 規定的安裝深度：
  所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安裝深度。
• 無插槽規則:
  信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。

• 擴展

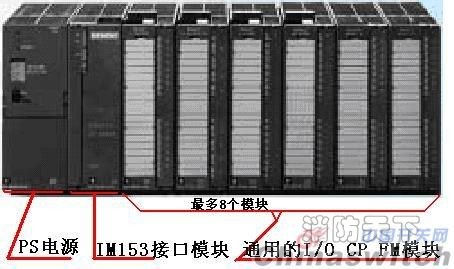

  若用戶的自動化任務需要 8 個以上的 SM、FM 或 CP 模塊插槽時，則可對 S7-300（除 CPU 312 和 CPU 312C 外）進行擴展：

• 中央控制器和3個擴展機架最多可連接32個模塊：
  總共可將 3 個擴展裝置（EU）連接到中央控制器（CC）。每個 CC/EU 可以連接八個模塊。
• 通過接口模板連接：
  每個 CC / EU 都有自己的接口模塊。在中央控制器上它總是被插在 CPU 旁邊的插槽中，并自動處理與擴展裝置的通信。
  • 通過 IM 365 擴展：
    1 個擴展裝置最遠擴展距離為 1 米；電源電壓也通過擴展裝置提供。
  • 通過 IM 360/361 擴展：
    3 個擴展裝置， CC 與 EU 之間以及 EU 與 EU 之間的最遠距離為 10m。
• 單獨安裝：
  對于單獨的 CC/EU，也能夠以更遠的距離安裝。兩個相鄰 CC/EU 或 EU/EU 之間的距離：長達 10m。
• 靈活的安裝選項：
  CC/EU 既可以水平安裝，也可以垂直安裝。這樣可以最大限度滿足空間要求。

• 通信

  S7-300 具有不同的通信接口：

• 連接 AS-Interface、PROFIBUS 和 PROFINET/工業以太網總線系統的通信處理器。
• 用于點到點連接的通信處理器
• 多點接口 (MPI), 集成在 CPU 中；
  是一種經濟有效的方案，可以同時連接編程器/PC、人機界面系統和其它的 SIMATIC S7/C7 自動化系統。

• PROFIBUS DP進行過程通信

  SIMATIC S7-300 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 連接到 PROFIBUS DP 總線系統。通過帶有 PROFIBUS DP 主站/從站接口的 CPU,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。

  從用戶的角度來看，PROFIBUS DP 上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。

  以下設備可作為主站連接：

• SIMATIC S7-300
  （通過帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP）
• SIMATIC S7-400
  （通過帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP）
• SIMATIC C7
  （通過帶 PROFIBUS DP 接口的 C7 或 PROFIBUS DP CP）
• SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，帶IM 308
• SIMATIC 505

• 出于性能原因，每條線路上連接的主站不得超過 2 個。

  以下設備可作為從站連接：

• ET 200 分布式 I/O 設備
• S7-300，通過 CP 342-5
• CPU 313C-2 DP, CPU 314C-2 DP, CPU 314C-2 PN/DP, CPU 315-2 DP, CPU 315-2 PN/DP, CPU 317-2 DP, CPU 317-2 PN/DP and CPU 319-3 PN/DP
• C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP, C7-635, C7-636
• 現場設備

• 雖然帶有 STEP 7 的編程器/PC 或 OP 是總線上的主站，但是只使用 MPI 功能，另外通過 PROFIBUS DP 也可部分提供 OP 功能。

  通過 PROFINET IO 進行過程通信

  SIMATIC S7-300 通過通信處理器或通過配備集成 PROFINET 接口的 CPU 連接到 PROFINET IO 總線系統。通過帶有 PROFIBUS 接口的 CPU,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。

  從用戶的角度來看，PROFINET IO 上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。

  可將下列設備作為 IO 控制器進行連接：

• SIMATIC S7-300
  （使用配備 PROFINET 接口或 PROFINET CP 的 CPU）
• SIMATIC ET 200
  （使用配備 PROFINET 接口的 CPU）
• SIMATIC S7-400
  （使用配備 PROFINET 接口或 PROFINET CP 的 CPU）

• 可將下列設備作為 IO 設備進行連接：

• ET 200 分布式 I/O 設備
• ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU
• SIMATIC S7-300
  （使用配備 PROFINET 接口或 PROFINET CP 的 CPU）
• 現場設備

• 通過 AS-Interface 進行過程通信

  S7-300 所配備的通信處理器 (CP 342-2) 適用于通過 AS-Interface 總線連接現場設備（AS-Interface 從站）。

  更多信息，請參見通信處理器。

  通過 CP 或集成接口（點對點）進行數據通信

  通過 CP 340/CP 341 通信處理器或 CPU 313C-2 PtP 或 CPU 314C-2 PtP 的集成接口，可經濟有效地建立點到點連接。有三種物理傳輸介質支持不同的通信協議：

• 20 mA (TTY)（僅 CP 340/CP 341）
• RS 232C/V.24（僅 CP 340/CP 341）
• RS 422/RS 485

• 可以連接以下設備：

• SIMATIC S7、SIMATIC S5 自動化系統和其他公司的系統
• 打印機
• 機器人控制
• 掃描器，條碼閱讀器，等

• 特殊功能塊包括在通信功能手冊的供貨范圍之內。

  使用多點接口 (MPI) 進行數據通信

  MPI（多點接口）是集成在 SIMATIC S7-300 CPU 上的通信接口。它可用于簡單的網絡任務。

• MPI 可以同時連接多個配有 STEP 7 的編程器/PC、HMI 系統（OP/OS）、S7-300 和 S7-400。
• 全局數據：
  “全局數據通信”服務可以在聯網的 CPU 間周期性地進行數據交換。 一個 S7-300 CPU 可與多達 4 個數據包交換數據，每個數據包含有 22 字節數據，可同時有 16 個 CPU 參與數據交換（使用 STEP 7 V4.x）。
  例如，可以允許一個 CPU 訪問另一個 CPU 的輸入/輸出。只可通過 MPI 接口進行全局數據通信。
• 內部通信總線(C-bus)：
  CPU 的 MPI 直接連接到 S7-300 的 C 總線。因此，可以通過 MPI 從編程器直接找到與 C 總線連接的 FM/CP 模塊的地址。
• 功能強大的通信技術：
  • 多達 32 個 MPI 節點。
  • 使用 SIMATIC S7-300/-400 的 S7 基本通信的每個 CPU 有多個通信接口。
  • 使用編程器/PC、SIMATIC HMI 系統和 SIMATIC S7-300/400 的 S7 通信的每個 CPU 有多個通信接口。
  • 數據傳輸速率 187.5 kbit/s 或 12 Mbit/s
• 靈活的組態選項：
  可靠的組件用于建立 MPI 通信： PROFIBUS 和“分布式 I/O”系列的總線電纜、總線連接器和 RS 485 中繼器。使用這些組件，可以根據需求實現設計的最優化調整。例如，任意兩個MPI節點之間最多可以開啟10個中繼器，以橋接更大的距離。
