- 用于工廠車間中的結構化布線；專用于快速裝配
- 使用 FC 剝線工具剝線方便；一次就可剝去電纜外包層和編織的屏蔽層
- 使用絕緣刺破法，通過快速連接進行連接
- 性能超越 ISO/IEC 11801 和 EN 50173 國際電纜 5 類布線標準。 (Cat5e)
- PROFINET-兼容
- UL 認證
- 不同型式用于不同應用
- IE FC TP 標準電纜 GP
- IE FC TP 軟電纜 GP
- IE FC TP FRNC 電纜 GP
- IE FC TP 拖纜 GP
- IE FC TP 拖纜
- IE FC TP 吊纜
- IE FC TP 吊纜 GP
- IE TP 扭轉電纜
- IE FC TP 食用電纜
- IE FC TP 船用電纜

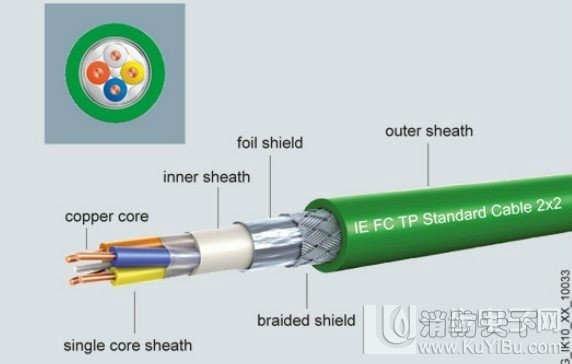

- 雙層屏蔽，抗干擾性能好
- 由于電纜上印有以米表示的長度標記，因此易于確定長度
- 使用快速連接電纜 2 x 2，可快速、簡便地連接到工業以太網 FC RJ45 引出插座（10/100 Mbit/s）或工業以太網 FC RJ45 接頭 180/90 上，節省時間。
- 可通過 FastConnect 電纜 2 x 2 以及工業以太網 FC RJ45 插頭進行方便、快速的組裝，節省了時間
- 特殊總線電纜可實現各種應用
- 采用雙屏蔽電纜和集成式接地設計，可實現抗噪聲干擾網絡
- 不含硅樹脂，可用于汽車工業（例如噴漆生產線）。
-
訂貨號
6XV1 840-2AH10
6XV1 870-2B
6XV1 870-2D
產品型號名稱
IE FC 標準電纜 GP 2 x 2（A 型）
IE FC 軟電纜 GP 2 x 2（A 型）
IE FC 拖曳電纜 GP 2 x 2（C 型）
適合的用途
通用
臨時移動
電纜架
電纜名稱
2YY (ST) CY 2x2x0.64/1.5-100 GN
2YY (ST) CY 2x2x0.75/1.5-100 LI GN
2YY (ST) CY 2x2x0.75/1.5-100 LI GN
結構化布線的標準
Cat5e
Cat5e
Cat5e
單位長度的衰減測量
- 10MHz時
52 dB/km
60 dB/km
63 dB/km
- 10MHz 時
195 dB/km
210 dB/km
213 dB/km
電氣數據
1 MHz 至 100 MHz 范圍內的波阻抗
100 Ω
100 Ω
100 Ω
- 相對對稱容差
15 %
15 %
15 %
1 MHz 至 100 MHz 范圍內單位長度近端串擾衰減
520 dB/km
500 dB/km
500 dB/km
10 MHz 時的表面轉移阻抗
10 mΩ/m
100 mΩ/m
20 mΩ/m
單位長度的回路電阻
124 Ω/km
124 Ω/km
120 Ω/km
絕緣電阻系數
0.5 MΩm
0.5 MΩm
0.5 MΩm
電纜長度
- RJ45 接頭，大
100 m
85 m
85 m
- 帶 RJ45 插座，大值
90 m
75 m
75 m
機械數據
外徑
- 內導體
0.64 mm
0.75 mm
0.75 mm
- 導線絕緣
1.5 mm
1.5 mm
1.5 mm
- 電纜的內護套
3.9 mm
3.9 mm
3.9 mm
- 電纜護套
6.5 mm
6.5 mm
6.5 mm
- 外徑的對稱容差
0.2 mm
0.2 mm
0.2 mm
環境溫度
- 在運行階段
-40 - +70 ℃
-10 - +70 ℃
-10 - +70 ℃
- 運輸期間
-40 - +70 ℃
-40 - +70 ℃
-25 - +75 ℃
- 存儲期間
-40 - +70 ℃
-40 - +70 ℃
-25 - +75 ℃
- 安裝時
-20 - +60 ℃
-20 - +60 ℃
-10 - +60 ℃
彎曲半徑
- 一次彎曲
19.5 mm
32.5 mm
32.5 mm
- 重復彎曲
48.75 mm
52 mm
49 mm
彎曲循環次數
3000000
拉伸負荷，大值
150 N
150 N
150 N
單位長度重量
70 kg/km
68 kg/km
68 kg/km
燃燒特性
阻燃，符合標準 UL 1685 (CSA FT 4)
阻燃，符合標準 UL 1685 (CSA FT 4)
阻燃，符合標準 UL 1685 (CSA FT 4)
是否耐紫外線
耐受性
耐受性
耐受性
礦物油化學耐受性
有條件耐受
有條件耐受
有條件耐受
產品性能
- 無鹵素
×
×
×
- 是否含硅樹脂
√
√
√
FastConnect 電氣連接型號
√
√
√
船級社協會
