為不同使用情況進行認證，例如用于美國及加拿大市場（通過 UL 認證，如適用于銅纜的 CM/CMG）
-
符合 PROFINET 標準要求
-
適用于船舶制造和海上設備的認證證書
-
符合 RoHS 標準要求，不含能濕潤涂料的物質
-
方便舒適的剝線技術，使用 FastConnect 剝線工具僅需一個操作步驟，即可將護套與屏蔽編織層準確無誤地剝離
-
采用 FastConnect 可節約成本
-
可使用壓接技術在 FastConnect 產品中進行連接
-
標準化
-
高于國際接線標準 ISO/IEC 11801 和 EN 50173 規定的五類 (Cat5e) 要求
-
采用雙重屏蔽，抗干擾能力倍增
-
護套上印有米標，便于確定長度
- 響應時間非常短
- 抗干擾性強
-
用于不同應用區域的不同類型（例如，地下電纜、拖曳電纜、危險區域（Zone 1 和 Zone 2））
-
雙層屏蔽，抗干擾性能好
-
阻燃總線連接電纜（不含鹵素）。
-
由于電纜上印有以米表示的長度標記，因此易于確定長度
-
UL 認證
-
-
由于特殊的總線電纜，有很廣的應用范圍。
-
由于使用了雙層屏蔽電纜和集成式接地技術，網絡具有抗干擾功能。
-
采用 FastConnect （快速連接） 電纜，連接器連接簡單又快速，從而節省了時間。
-
產品中不含硅硐，因此特別適用于汽車工業 （如上釉流水線）。
-
可連接舊系統和外部系統
-
可連接數據讀卡器或特殊傳感器
-
可集中使用，也可在分布式 ET 200MP I/O 系統中使用
-
帶有各種物理接口，如 RS232、RS422 或者 RS485
-
可預定義各種協議，如 3964(R)、Modbus RTU 或 USS
-
可使用基于 Freeport 的應用特定協議 (ASCII)
-
所有模塊使用統一的編程接口
-
診斷報警可用于簡單故障修復
-
除 CPU 密碼保護之外，還可通過狀態檢測防火墻確保工業以太網連接的安全性
-
可分別組態本地訪問權限和遠程訪問權限
-
通過電子郵件實現簡單報警，并通過 FTP(S) 文件傳輸協議將產品數據傳輸到控制計算機中
-
靈活集成在基于 IPv6 的架構中
-
支持網絡分段，可構建具有同一 IP 地址的相同設備
-
可在 TIA 博途中構建包含安全功能在內的整體項目
- 更多
-
使用附加的 PROFIBUS 電纜，實現系統快速擴展
-
可為單個自動化任務分隔不同的 PROFIBUS 子網
-
減少了 S7-1500 CPU 中的通信任務，提高系統性能
-
可連接其他供應商提供的 PROFIBUS 從站
-
發生故障時，網絡分隔技術可降低模塊替換成本。
-
TIA Portal V12 中，集成了項目規劃功能
SIEMENS 可編程控制器
上海非俗公司優勢產品; PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、網絡接頭、伺服驅動、 凡在公司采購西門子產品，均可質保一年，假一罰十
以滿足客戶的需求為宗旨 , 以誠為本 , 精益求精，歡迎來電質詢高品質西門子產品上海非俗工控自動化設備有限公司（西門子代理商）
聯系人 ：瞿章明（銷售工程師）
手機 ：132 1743 0013 (24小時銷售技術服務)
商務QQ ：275 0130 146
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
適用于工廠車間（具有可實現快速安裝的特殊結構）內的結構化布線。 提供用于構建工業以太網的不同類型安裝用線纜（4 芯），從而可以采用不同的方法進行安裝。
西門子DP雙芯紫色電纜
詳細信息
具有徑向對稱結構的 IE FC TP 電纜 2x2（4 芯），護套上印有米標，便于確定長度。
|
針對不同應用的不同變量 |
||
|---|---|---|
|
線路類型 |
AWG |
類型 |
|
IE FC TP 標準電纜 GP 2x2 |
AWG22 |
A |
|
IE FC TP 強固型標準電纜 GP 2x2 |
AWG22 |
A |
|
IE FC TP 軟電纜 GP 2x2 |
AWG22 |
B |
|
IE FC TP 強固型軟電纜 GP 2x2 |
AWG22 |
B |
|
IE FC TP FRNC 電纜 GP 2x2 |
AWG22 |
B |
|
IE FC TP 拖拽式電纜 GP/IE FC TP 拖拽式電纜 2x2 |
AWG22 |
C |
|
IE FC Festoon 電纜 GP 2x2 |
AWG22 |
B |
|
IE TP 抗扭電纜 2x2 |
AWG22 |
C |
|
IE FC TP FOOD 電纜 2x2 |
AWG22 |
C |
|
IE FC TP 船用電纜 2x2 |
AWG22 |
B |
|
IE TP 接地電纜 2x2 |
AWG22 |
C |
|
IE TP 列車電纜 2x2 |
AWG22 |
C |
特性
用途
什么是 PROFIBUS
PROFIBUS 是為成功的開放式現場總線，用于應用廣泛的自動化技術。 IEC 61158 / EN 50170 標準化滿足未來需求，可保護投資安全。
PROFIBUS 定義串行現場總線系統的技術和功能特性，可使用該現場總線系統網絡連接低端（傳感器/執行器層）至中等性能范圍（小區層）的分布式可編程現場控制器。
PROFIBUS 協議規范和標準化中產生開放式、供應商獨立通信系統的用戶要求。
多供應商安裝
通過由 PROFIBUS 用戶組織的測試實驗室執行的一致性和互操作性測試和 PNO 設備認證，用戶可以相信多供應商安裝質量和功能有所保證。
PROFIBUS 類型
PROFIBUS FMS（現場總線信息規范）–工業通信分層的現場和小區層通信任務的通用解決方案。
PROFIBUS PA（過程自動化）–過程自動化的應用類型。 PROFIBUS PA 采用本安傳輸技術，符合標準 IEC 61158-2。
PROFIBUS DP（分布式外圍設備）–該類型在速度方面經過優化，專為自動化系統與分布式 I/O 站和驅動器的通信量身定制。 PROFIBUS DP 具有如下出色的特性：
PROFIBUS 替代成本密集的 24 V 并行信號傳輸和 0/4 mA至 20 mA 技術的測量值傳輸。
PROFIBUS 和 SINAMICS
SINAMICS 使用 PROFIBUS 協議 PROFIBUS DP。
西門子PROFIBUS電纜，PROFIBUS電纜，西門子電纜，西門子DP電纜6XV1830-0EH10
通信功能
過程及現場通信 （PROFIBUS-DP， PROFIBUS-PA） 用于連接自動化系統， HMI或管理系統中的執行器/傳感器。
通過 CPU 上的集成接口或通過接口模塊 （IM） ， 接口子模塊 （IF） 和通信處理器 （CP） 進行連接
借助于現代化的高性能自動化系統，可以更為有效地連接多個 PROFIBUS DP 線路到某個系統，不僅能增加可連接的 I/O 設備的數量，而且還使得能夠單獨處理各個生產區域（分段）。
一般信息
集成有各種接口，可通過 PROFINET 和 PROFIBUS DP 進行通信。S7-1500 的通信模塊增加一些額外的通信功能或者更多接口，從而提升模塊的通信能力。
西門子PLC模塊，s7-200CN、s7-300、s7-400、s7-1200、ET200，西門子變頻器，西門子觸摸屏，西門子交換機，西門子工控機，西門子V80伺服系統，西門子V90伺服系統，西門子DP總線，西門子總線連接器
西門子DP通訊電纜詳細介紹
承 諾 書
1．所有產品為原廠原包裝，未開封，質保一年
2. 所有從我司出去的產品均為含17%增值稅和運費
3．交貨期寫進合同，雙方約定交貨時間，供方每逾期一天按合同1%賠償金支付違約金，逾期5天未到貨，需方有權終止合同，供方全額退款。
4. 價格方面：只要你有誠意做，我們可以把利潤降到低，建議所有客戶多詢問幾家，把低的價格給我們，我們一定會比對方更低。（除開需方瞎報價的），一分錢不賺平進平出都可以。
西門子DP通訊電纜說明
西門子DP通訊電纜特性
為了構建 PROFIBUS DP 網絡，提供有不同類型的電纜，可滿足不同類型應用的要求。一般地，應該使用所列出的電纜。有關網絡組態的詳細信息，請參見 PROFIBUS 網絡手冊。
UL 認證
用于網絡電纜的 UL 列表（安全標準）對于美國和加拿大市場尤為必需。根據電纜敷設在建筑物中位置來決定適當的認證要求。這適用所有電纜，這些電纜從一個機器敷設到一遠程控制柜，位于電纜架上并保護著建筑物。通過 UL 認證的電纜在其名稱后面附加字母“GP”（通用）。
Ex認證
用于本質安全 PROFIBUS DP 應用的電纜在其名稱后面附加字母“IS”（本質安全）
特性和客戶收益
通信模塊提高了 SIMATIC S7-1500 自動化解決方案的靈活性和功能性。
同時通過連接企業管理級，使用更多的接口可構建更為復雜的自動化架構或進行過程優化。串行接口可用于連接一個條形碼讀卡器或 RFID 讀卡器，實現非接觸式數據傳輸。
CM PtP: 通過點到點連接實現串行通信
4 種通信模塊，可通過串行接口連接自動化組件。
CP 1543-1: 帶有安全功能的工業以太網連接
CP 1543-1 通信模塊憑借其高通信性能，極大地拓展了 S7-1500 的應用領域。
CM 1542-5: 高性能的 PROFIBUS 模塊
CM 1542-5 符合國際標準 IEC 61158/61784，支持 PROFIBUS DP 主站功能和 PROFIBUS DP 從站功能。通過該模塊，可以將 PROFIBUS 設備連接到不帶 PROFIBUS 接口的 S7-1500 控制器的CPU 上。
技術指標】

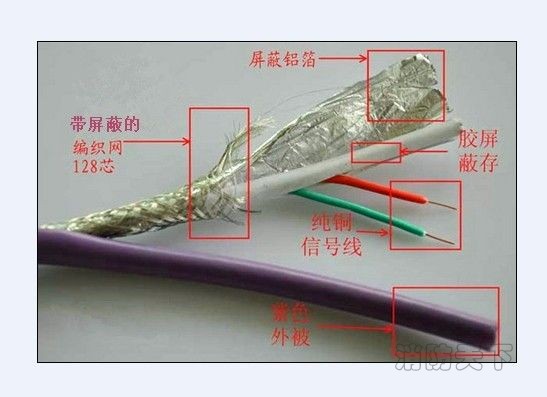

1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。
3、符合VDE 0472標準；B類試驗（IEC332.1）。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m
其它介紹：
1．借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中
2．通過總線終端的接地觸點的外包層，可實現接地的連續性
3．按米銷售
總線系統
用于帶有少數工作站且帶有現場設備的蜂窩網絡的過程和現場通信
以及用于符合 IEC 61 158/EN 50 170 規范的數據通信
確保和其他生產廠家的標準化元件之間的開放式互連
PROFIBUS –用于生產和過程自動化領域的現場總線標準：
物理層總線特性和接入方法標準的定義
用戶層協議和用戶接口的定義
過程或者現場通信
PROFIBUS-DP 用于和現場設備間的快速，循環數據交換
PROFIBUS-PA 應用于本安過程自動化領域
數據通信
PROFIBUS-FMS 用于自動化設備和現場設備之間的數據通信
通訊范圍中的PROFIBUS
PROFIBUS 是一種能夠確保無故障通信的功能強大的、結構堅固的開放式總線系統。
該系統采用了標準化設計，因此，它可以與其它生產廠家提供的標準化部件進行連接。
用戶能夠在整個網絡的任何一點對該系統進行組態、啟動以及故障檢測。 也就是說，用戶能夠十分靈活、方便與自由地選擇和修改通信鏈路。
使用快速連接（FastConnect）布線系統，可快速裝配和調試。
采用簡單、有效的報警概念，恒定監控網絡部件。
高投資保護： 可以在不影響正常操作的情況下對現有安裝進行擴展。
OLM 環冗余性，可用性高

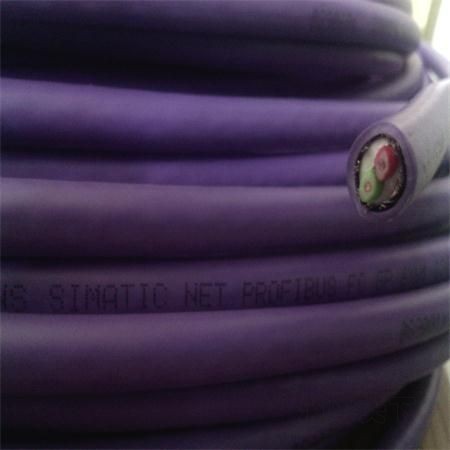

Profibus DP 電纜 采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有良好的信號傳輸性能。
6XV1830-0EH10 L2電纜 2芯屏蔽（PROFIBUS總線電纜）
SIEMENS 6XV1830-OEH10 6XV1830-0EH10 6XV1830-3EH10
LAPP Profibus-dp1*2*64 （現 貨）
6XV1830-0EH10 SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，大長度:1000m, 小訂購數量: 20m, 按米銷售
6XV1830-3EH10 SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，
彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，大長度: 8000m, 小訂購量: 20 m （原6XV1830-3BH10已升級為6XV1830-3EH10）
6XV1830-0EH10 6XV1830-3EH10 6XV1840-2AH10
以上有大量現貨供應，歡迎來電咨詢!
西門子總線電纜6XV1830-0EH10

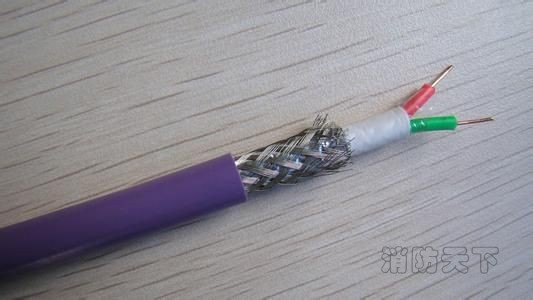

鋁箔、裸金屬絲編織雙層屏蔽，實心裸銅線導體，2芯并合成對，芯線紅綠二色，綠色環保PVC外護套，外觀紫色。
Profibus DP 電纜 采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有良好的信號傳輸性能。
6XV1830-0EH10
L2電纜 2芯屏蔽（PROFIBUS總線電纜）（原6XV1830-0AH10已升級為6XV1830-0EH10）
符合VDE 0472標準；B類試驗（1）。
帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m
6XV1830-0EH10 L2電纜 2芯屏蔽（PROFIBUS總線電纜）（原6XV1830-0AH10已升級為6XV1830-0EH10）
符合VDE 0472標準；B類試驗（1）。
帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：單線傳輸大規格：1000m，加中繼器（6ES7972-0AA00-0A0）可延長至10000m
6XV1830-0EH10 6XV1830-3EH10 6XV1840-2AH10 ！
6XV1830-3EH10
SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，
彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，大長度: 8000m, 小訂購量: 20 m （原6XV1830-3BH10已升級為6XV1830-3EH10）
帶米標識，分100米、200米、500米、1000米木輪包裝。
工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m
西門子（SIEMENS） 6XV1840-2AH10
產品詳細信息： 使用fc電纜2 x 2可快速、簡便地連接到工業以太網 fc rj45 引出插座（10/100 mbit/s）
或工業以太網fc rj45 180/90°接頭上，節省時間，專用總線電纜，應用靈活，雙層屏蔽電纜和一致的接
地方案，網絡的抗干擾能力強，不含硅。
應用范圍： 用于工廠車間中的結構化布線，專用于快速裝配，特別適用于汽車行業（如噴漆生產線）
技術說明： 電纜規格cat 5e特征阻抗，1-100 mhz時100 Ω ± 15 Ω絕緣電阻 500 mΩ km芯線絕緣pe 5
mm工作溫度-40 oc 到+70 oc運輸/貯存溫度-40 oc 到 +70 oc允許張力≤ 150 n阻燃性能，符合標準ul 1685
