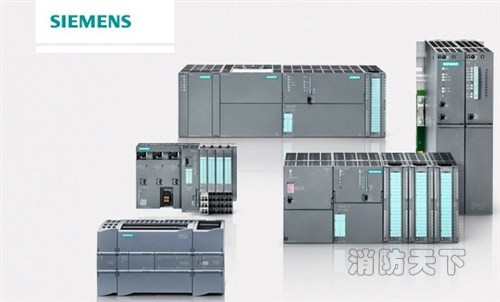

點擊圖片查看原圖
-
極高的可靠性
-
極豐富的指令集
-
易于掌握
-
便捷的操作
-
豐富的內置集成功能
-
實時特性
-
強勁的通訊能力
-
豐富的擴展模塊
-
緊湊的高性能 CPU
-
帶有 24 點集成輸入/輸出
-
可通過下列各項進行擴展：
-
1 個信號板 (SB)
-
8 信號模板（SM）
-
多達 3 個通訊模塊 (CM)
-
-
-
3 種設備類型，帶有不同的電源和控制電壓
-
集成的電源，可作為寬范圍交流或直流電源（85 至 264 V 交流或 24 V 直流）
-
集成的 24 V 編碼器/負載電流源：
用于直接連接傳感器和編碼器。400 mA 的輸出電流也可用作負載電源 -
14 點集成 24 V 直流數字量輸入（漏電流/源電流（IEC 1 型漏電流））
-
10 點集成數字量輸出，24 V 直流或繼電器
-
2 點集成模擬量輸入，0 至 10 V
-
2 點脈沖輸出 (PTO)，頻率高達 100 kHz
-
脈沖寬度調制輸出 (PWM)，頻率高達 100 kHz
-
集成以太網接口（TCP/IP native、ISO-on-TCP）
-
6 個快速計數器（3 個大頻率為 100 kHz；3 個大頻率為 30 kHz），帶有可參數化的使能和復位輸入，可以同時用作帶有 2 點單獨輸入的加減計數器，或用于連接增量型編碼器
-
1、DIN導軌安裝
2、背板安裝
S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。
CPU系列號 產品圖片
描述
選型型號
CPU221
DC/DC/DC；6點輸入/4點輸出 6ES7 211-0AA23-0B0 AC/DC/繼電器；6點輸入/4點輸出 6ES7 211-0BA23-0B0 CPU222
DC/DC/DC；8點輸入/6點輸出 6ES7 212-1AB23-0B0 AC/DC/繼電器；8點輸入/6點輸出 6ES7 212-1BB23-0B0 CPU224 DC/DC/DC；14點輸入/10點輸出 6ES7 214-1AD23-0B0 AC/DC/繼電器；14點輸入/10點輸出 6ES7 214-1BD23-0B0 CPU224XP
DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 6ES7 214-2AD23-0B0 AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 6ES7 214-2BD23-0B0 CPU226
DC/DC/DC；24點輸入/16點晶體管輸出 6ES7 216-2AD23-0B0 AC/DC/繼電器；24點輸入/16點輸出 6ES7 216-2BD23-0B0 CPU226XM
DC/DC/DC；24點輸入/16點晶體管輸出 6ES7 216-2AF22-0B0 AC/DC/繼電器；24點輸入/16點輸出 6ES7 216-2BF22-0B0
聯系人 ：瞿章明（銷售工程師）
手機 ：132 1743 0013 (24小時銷售技術服務)
商務QQ ：2750 130 146
聯系電話 ：132 1743 0013
微信 ：132 1743 0013
地址（ Add ） ：上海市松江區海立華亭5幢
我公司銷售部為西門子PLC代理商，公司憑借雄厚的實力，現已與西門子工廠建立成良好的合作關系！價格合理，質量保證，
公司優勢價格產品有，西門子通訊電纜，PLC，觸摸屏，
S7-200系列出色表現在以下幾個方面：
S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
S7-200系列PLC可提供5個不同的基本型號的8種CPU供您使用。
S7-200 CPU的技術指標
|
特性 |
CPU 221 |
CPU 222 |
CPU 224 |
CPU 224XP |
CPU 226 |
|
本機I/O ?數字量 ?模擬量 |
6入/4出 - |
8入/6出 - |
14入/10出 - |
14入/10出 2入/1出 |
24入/16出 - |
| 大擴展模塊數量 | 0個模塊 | 2個模塊 | 7個模塊 | 7個模塊 | 7個模塊 |
| 數據存儲區 | 2048字節 | 2048字節 | 8192字節 | 10240字節 | 10240字節 |
| 掉電保持時間 | 50小時 | 50小時 | 100小時 | 100小時 | 100小時 |
|
程序存儲器： ?可在運行模式下編輯 ?不可在運行模式下編輯 |
4096字節 4096字節 |
4096字節 4096字節 |
8192字節 12288字節 |
12288字節 16384字節 |
16384字節 24576字節 |
|
高速計數器
|
4路30KHz 2路20KHz |
4路30KHz 2路20KHz |
6路30KHz 4路20KHz |
4路30KHz 3路20KHz |
6路30KHz 4路20KHz |
|
脈沖輸出（DC） |
2路20KHz |
2路20KHz |
2路20KHz |
2路100 KHz |
2路20KHz |
|
模擬電位器 |
1 |
1 |
2 |
2 |
2 |
|
實時時鐘 |
配時鐘卡 |
配時鐘卡 |
內置 |
內置 |
內置 |
|
通訊口 |
1×RS-485 |
1×RS-485 |
1×RS-485 |
2×RS-485 |
2×RS-485 |
|
浮點數運算 |
有 |
有 |
有 |
有 |
有 |
| I/O映象區 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
| 布爾指令執行速度 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 |
| 外形尺寸（mm） | 90×80×62 | 90×80×62 | 120.5×80×62 | 140×80×62 | 190×80×62 |
產品信息
本機集成8輸入/6輸出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。
本機集成14輸入/10輸出共24個數字量I/O點。可連接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。
本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系
西門子S7-200擴展模塊 西門子PLCS7-200模塊 西門子S7-200PLC模塊 西門子S7-200模塊 西門子PLC模塊 西門子PLC可編程控制器模塊
緊湊型 CPU 1214C 具有：
