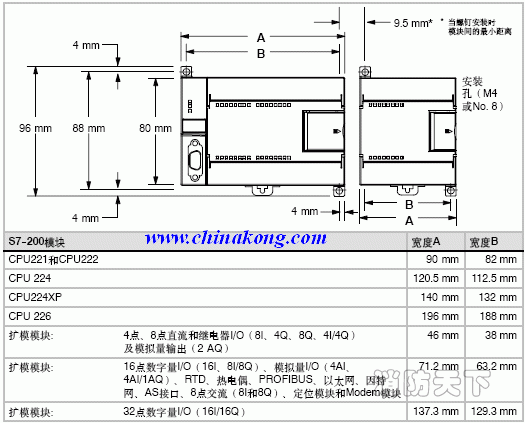

2、背板安裝
S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。
| CPU系列號 |
產品圖片 |
描述 |
選型型號 |
| CPU221 |
|
DC/DC/DC；6點輸入/4點輸出 | 6ES7 211-0AA23-0B0 |
| AC/DC/繼電器；6點輸入/4點輸出 | 6ES7 211-0BA23-0B0 | ||
| CPU222 |
|
DC/DC/DC；8點輸入/6點輸出 | 6ES7 212-1AB23-0B0 |
| AC/DC/繼電器；8點輸入/6點輸出 | 6ES7 212-1BB23-0B0 | ||
| CPU224 |
|
DC/DC/DC；14點輸入/10點輸出 | 6ES7 214-1AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出 | 6ES7 214-1BD23-0B0 | ||
| CPU224XP |  |
DC/DC/DC；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2AD23-0B0 |
| AC/DC/繼電器；14點輸入/10點輸出；2輸入/1輸出共3個模擬量I/O點 | 6ES7 214-2BD23-0B0 | ||
| CPU226 |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AD23-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BD23-0B0 | ||
| CPU226XM |
|
DC/DC/DC；24點輸入/16點晶體管輸出 | 6ES7 216-2AF22-0B0 |
| AC/DC/繼電器；24點輸入/16點輸出 | 6ES7 216-2BF22-0B0 |
6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0A8 EM222 8出 繼電器
6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0A0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出 繼電器
6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量
6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量
6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量
6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量
6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊
6GK7 243-2AX01-0A0 CP243-2 AS-i接口模塊
6ES7 253-1AA22-0A0 EM253 位控模塊
6ES7 241-1AA22-0A0 EM241 調制解調器模塊
6GK7 243-1EX00-0E0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊
附件
6ES7 291-8GF23-0A0 MC291,新CPU22x存儲器盒,64K
6ES7 297-1AA23-0A0 CC292,CPU22x時鐘/日期電池盒
6ES7 291-8BA20-0A0 BC293,CPU22x電池盒
6ES7 290-6AA20-0A0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
6ES7 901-3CB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
6ES7 901-3DB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關
6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
6A V6 640-0AA00-0AX0 TD400C文本顯示器
6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個
概述
------S7-200系列PLC適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
------S7-200系列出色表現在以下幾個方面：
? 極高的可靠性
? 極豐富的指令集
? 易于掌握
? 便捷的操作
? 豐富的內置集成功能
? 實時特性
? 強勁的通訊能力
? 豐富的擴展模塊
------S7-200系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：沖壓機床，磨床，印刷機械，橡膠化工機械，中央空調，電梯控制，運動系統。
------S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
CPU單元設計
------集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 224XP，CPU 226分別輸出280，400mA。可用作負載電源。
不同的設備類型
------CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
本機數字量輸入/輸出點
------CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點，CPU 224XP具有14個輸入點和10個輸出點，CPU 226具有24個輸入點和16個輸出點。
本機模擬量輸入/輸出點
------CPU 224XP具有2個輸入點，1個輸出點。
中斷輸入
------允許以極快的速度對過程信號的上升沿作出響應。
高速計數器
------CPU 221/222
------4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器
------CPU 224/224XP/226
------6個高速計數器（30KHz），具有CPU 221/222相同的功能。
CPU 222/224/224XP/226
------可方便地用數字量和模擬量擴展模塊進行擴展。可使用仿真器（選件）對本機輸入信號進行仿真，用于調試用戶程序。
S7-200 CPU的技術指標
|
特性 |
CPU 221 |
CPU 222 |
CPU 224 |
CPU 224XP |
CPU 226 |
|
本機I/O ?數字量 ?模擬量 |
6入/4出 - |
8入/6出 - |
14入/10出 - |
14入/10出 2入/1出 |
24入/16出 - |
| 大擴展模塊數量 | 0個模塊 | 2個模塊 | 7個模塊 | 7個模塊 | 7個模塊 |
| 數據存儲區 | 2048字節 | 2048字節 | 8192字節 | 10240字節 | 10240字節 |
| 掉電保持時間 | 50小時 | 50小時 | 100小時 | 100小時 | 100小時 |
|
程序存儲器： ?可在運行模式下編輯 ?不可在運行模式下編輯 |
4096字節 4096字節 |
4096字節 4096字節 |
8192字節 12288字節 |
12288字節 16384字節 |
16384字節 24576字節 |
|
高速計數器
|
4路30KHz 2路20KHz |
4路30KHz 2路20KHz |
6路30KHz 4路20KHz |
4路30KHz 3路20KHz |
6路30KHz 4路20KHz |
|
脈沖輸出（DC） |
2路20KHz |
2路20KHz |
2路20KHz |
2路100 KHz |
2路20KHz |
|
模擬電位器 |
1 |
1 |
2 |
2 |
2 |
|
實時時鐘 |
配時鐘卡 |
配時鐘卡 |
內置 |
內置 |
內置 |
|
通訊口 |
1×RS-485 |
1×RS-485 |
1×RS-485 |
2×RS-485 |
2×RS-485 |
|
浮點數運算 |
有 |
有 |
有 |
有 |
有 |
| I/O映象區 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
256 128入/128出 |
| 布爾指令執行速度 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 | 0.22μs /指令 |
| 外形尺寸（mm） | 90×80×62 | 90×80×62 | 120.5×80×62 | 140×80×62 | 190×80×62 |
產品信息
本機集成8輸入/6輸出共14個數字量I/O點。可連接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。
本機集成14輸入/10輸出共24個數字量I/O點。可連接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。
本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系
