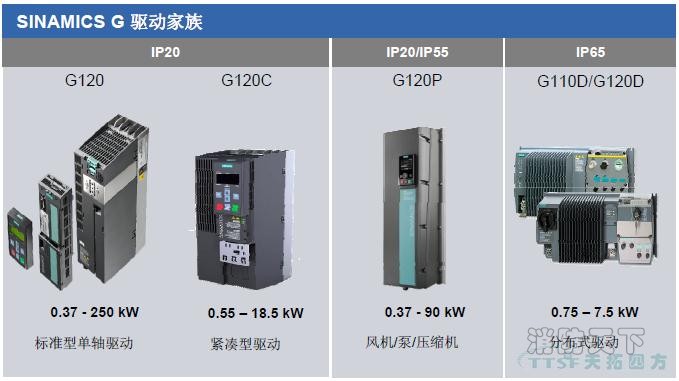

SINAMICS G: G120

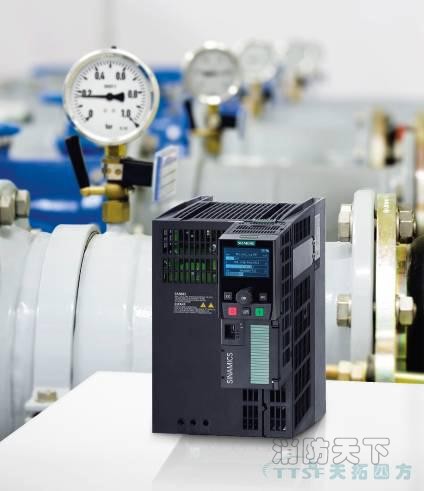

SINAMICS G120 是由多種不同功能單元組成的模塊化變頻器。
構成變頻器兩個必須的主要模塊為：
● 控制單元（CU）
● 功率模塊（PM）
控制單元 可以通過不同的方式對功率模塊和所接的電機進行控制
和監控。它支持與本地或中央控制的通信并且支持通過監控設備和
輸入/輸出端子的直接控制。
功率模塊 可以驅動電機的功率范圍為 0.37 kW 到 250 kW（0.5hp
到 400 hp）。功率模塊由于控制單元里的微處理器進行控制。高性
能的 IGBT 及電機電壓脈寬調制技術和可選擇的脈寬調制頻率的采
用，使得電機運行極為靈活可靠。多方面的保護功能可以為功率模
塊和電機提供更高一級的保護。
通過創新的冷卻理念和加涂層的電子模塊可以使變頻器的使用壽命
和高效運行時間顯著加長。這一特點主要基于以下幾個方面:
● 所有熱損耗的散熱通過外置的散熱片
● 通風風道中沒有電子器件
● 控制單元采用標準的自然對流散熱
● 所有冷卻空氣流經散熱片
SINAMICS G120 為標準傳動中按照模塊化設計的變頻器系列。每個
SINAMICS G120 變頻器都由功率模塊和控制單元兩個必要單元組成。
功率模塊
SINAMICS G120 有以下可選的功率模塊作為變頻器基本單元：
PM240 功率模塊
PM240 功率模塊是按照不進行再生能量回饋設計的，它的特點是都
帶有內置的制動斬波器。制動中產生的再生能量通過外接的制動電
阻轉化為熱能進行消耗。
PM250 功率模塊
PM250 功率模塊采用了一種創新的電路設計，它可以與電源之間進
行能量交換。這種創新的電路也就允許再生的能量回饋到電網，達
到節能的目的。
控制單元
以下的控制單元以及作為它的附件的MMC存儲卡都是SINAMICS
G120變頻器的基本單元：
CU240 控制單元
控制單元可以為變頻器提供閉環控制功能，除此之外控制單元還可
以完成其它的任務，它們可根據應用的需要進行相應的參數化。有
以下幾種可選的控制單元：
● CU240B -2
● CU240B -2 DP
● CU240E -2
● CU240E -2 DP
● CU240E -2 PN
● CU250S-2
● CU250S-2 DP
● CU250S-2 PN

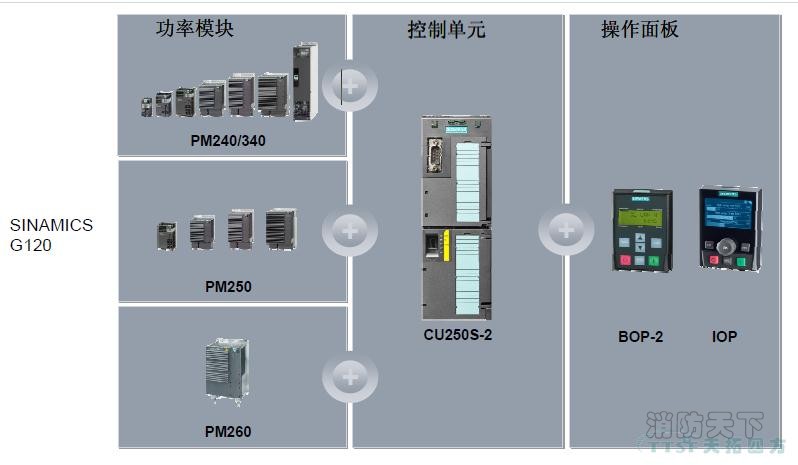

SINAMICS G120 組成
