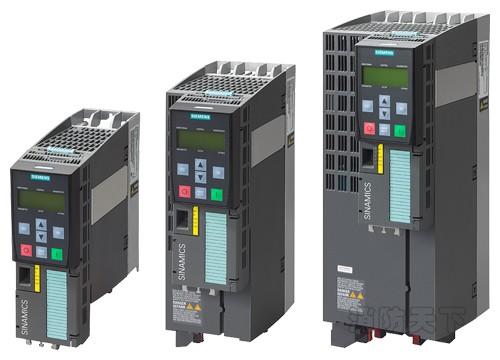

西門子G120的控制單元控制和監控電源模塊和連接電動機使用幾種不同的閉環控制類型,可以選擇。它支持溝通與當?shù)鼗蛑醒肟刂破骱捅O(jiān)控設備。

電源模塊提供的電機功率范圍0.37千瓦到250千瓦(400馬力0.5 hp)。具有先進的IGBT技術與pulse-width-modulated電機電壓和可選的脈沖頻率。全面的保護功能提供了一個高度的保護電源模塊和電機。

PM230功率模塊集成濾波器A類或B類,防護等級IP55 / UL類型12日0.37千瓦到90千瓦(125馬力0.5)積分組件SINAMICS G120P的水泵、風機和壓縮機。CU230P - 2是SINAMICS G120P的控制單元和SINAMICS G120P內閣水泵、風扇和壓縮機。詳細的信息可以在目錄中找到35 D。

創新高效的橫向進給技術是受雇于PM250電源模塊。這種技術允許生產的能源汽車操作標準在發電機模式連接到逆變器反饋到供應系統。控制柜,可以避免額外的溫升和所需的空間可以減少由于組件(如制動電阻消除。此外,布線和工程成本顯著降低。同時,可以減少能源消耗和持續的運營成本明顯降低。
創新電路設計與“簡化”(雙向輸入整流器直流鏈接)允許負載的動能反饋到供應系統當PM250功率模塊使用。這種反饋功能提供了巨大潛力儲蓄,因?yàn)樯傻哪芰坎辉俦仨毐晦D(zhuǎn)換成熱量制動電阻器。

西門子G120變頻器參數設置

1.快速設定：

P0003=3用戶訪問級
P0010=1快速調試
P0304=380V 電機電壓

P0305=電機電流
P0307=電機功率
P0310=電機頻率
P0311=電機轉速
P0314=2 4級電機
P0400=12增量編碼器帶有零脈沖
P0408=1024 光碼脈沖
P0700=2 命令源端子
P1000=2設定源模擬量
P1300=21有傳感器的矢量控制
P1500=0轉矩設定值選擇
P1900=3選擇電機參數識別靜態
P3900=3結束快速調試

斷電重啟

2.電機識別
P1910=3
啟動電機識別

3.速度優化
P1960=1(張力給定=100%，端子10與1短接)


4優化完畢：

（1）模擬量（0~10V）設置
P0460=0 P1460=15 P1520=47.70轉矩上限 P1521=-47.70轉矩下限 P1522=755.1轉矩上限 P1040=5 MOP設定值確定電動電位計MOP的設定值 [Hz] P0771=31模擬量輸出轉矩

（2）模擬量（-10V~10V）設置
P0492=0允許的速度差 P1460=15 P1520=47.70 P1521=-47.70 P1522=755.1 P1523=755.1 P1525=-100%轉矩標定 P0756=4電壓信號 P0771=31模擬量輸出轉矩
