概述

IPC Pro、IFP Pro

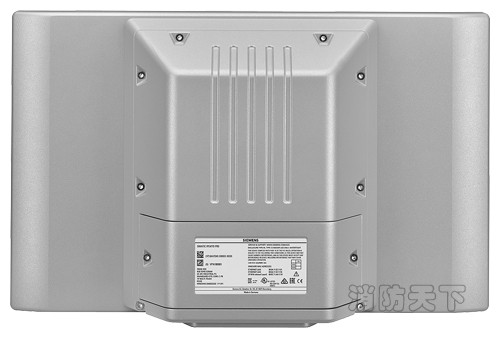

IPC Pro，后視圖

SIMATIC IPC477D PRO：具有 IP65 全面防護的新型多點觸控面板式 PC – 功能強大，免維護，可直接安裝在機器上

19" 和 22" 寬屏型 IPC477D PRO 擴充了帶玻璃前端設備的產品線。該 SIMATIC 面板式 PC 具有堅固的鋁制外殼，可直接在機器上使用，即使在惡劣和極端的操作環境中也能保證持久耐用。

• 防護等級為 IP65

• 嵌入式 PC 平臺具有高度工業兼容性，用于基于 PC 的自動化領域中比較苛刻的任務

• 堅固耐用的工業標準 19" 和 22" 寬屏顯示屏（多點觸控）

• 無須維護（不帶旋轉部件，如風扇和硬盤）

• 堅固的結構：該 PC 可承受很高機械應力，運行極為可靠。

• 細長型現代設計

• 內置無電池非易失性存儲器

• 可針對各制造商的支撐臂系統進行調整

• 在新的 Extension Units 中集成操作員控件（即將推出）

• 高投資安全系數

• 快速集成

IPC477D PRO 19" 和 22" 平板型 PC 有三個不同的型號，具體選型取決于應用場合：

• 準備用于支架臂和擴展組件（通過標準 48 mm 圓管或西門子法蘭適配器的方式固定）

• 準備用于無擴展組件的支架臂（通過包含在交付范圍內的基礎適配器進行固定）

• 準備用于基座/擴展組件（通過包含在交付范圍內的基礎適配器進行固定）



優勢

• 直接安裝在機器上 – 無需控制柜

• 通過細長型現代設計對機器進行增強

• 設計緊湊，適用于空間有限的應用

• 將操作控件集成在新的擴展單元中，讓客戶得以實施各種各樣的操作場景

• 出色的工業兼容性，是由于堅固型結構，即使在嚴重的震動和沖擊下

• 操作直觀，寬屏讓可視化空間更大；由于采用電容式多點觸控玻璃前端，抗腐蝕性清洗劑和抗劃傷的能力更強

• 不帶旋轉部件（風扇和硬盤），無須維護

• 在支架臂的選型中，各種安裝選件可提供完備的靈活性

• 標準連接電纜便于調試與維護

• 可保證備件供應，投資安全性高（設備在市場上停止供應后 5 年內提供備件）

• 無需重復工程費用的“長期的機器“概念使元件具有更高的連續性

• 采用便于維修的設備結構，節省了時間和成本

  • 系統可用性高，將停產時間縮到短

  • 高效的自診斷功能（Diagbase 和 SIMATIC IPC DiagMonitor）

• 嵌入式平臺具有較高可靠性和安全性

• 全集成自動化 (TIA) 的組成部分：

  • 提高產量，大限度降低工程組態成本，降低生命周期成本



應用

SIMATIC IPC477D 可直接在苛刻工況下的機器上使用，可滿足堅固性、高可靠性（嵌入式平臺的可靠性）和 PC 開放性（例如，連接打印機和鍵盤等 I/O 設備）等方面的需要。

緊湊而功能多樣的 SIMATIC IPC477D PRO 操作員終端可完美集成到許多機器設備或生產與自動化系統中。由于采用低型設計，該終端也可在狹小空間內使用。

該 PC 可作為支撐臂安裝型或基座安裝型在工廠和過程自動化中使用。

SIMATIC IPC477D 是基于 PC 自動化系統的理想平臺：

• 基于 PC 的可視化，在現場的機器上通過 SIMATIC WinCC Advanced 或 WinCC Professional

• 使用 SIMATIC WinAC RTX 進行基于 PC 的控制

• SIMATIC WinCC Client（標準或多客戶端），用于分布式操作和監視

• SIMATIC WinCC 作為單用戶站解決方案，用于集中式控制和監視（也可與 WinCC WebNavigator Server 組合使用）



設計

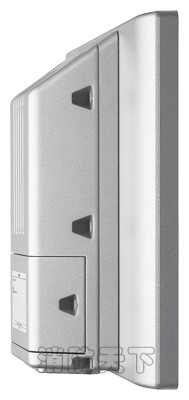

IPC Pro，左視圖

新型 SIMATIC IPC477D PRO 是一種采用優質鋁外殼的緊湊型設備。

基本設計

• 堅固鋁制外殼，耐沖擊，高電磁功能

• 內置用于額外顯示器/平板顯示器的圖形卡（DVI 和 DisplayPort）：

  • DisplayPort 分辨率：高達 1,9201200 象素/真彩/ 60 到 120 Hz

  • DVI-I 分辨率：高達 1,920 x 1,200 像素/真彩

• 接口：

  • 2 個 10/100/1000 Mbps 以太網接口 (RJ45)

  • 4 個高速 USB V3.0 接口

  • 1 個 COM1 (RS232) 接口

• 浮地電源：24 VDC (19.2 - 28.8 V)

計算機單元配置

• 處理器：

  • Celeron 827E；1.4 GHz，1.5 MB 高速緩存

  • Core i3-3217UE；2 x 1.6 GHz，3 MB 高速緩存

  • Core i7-3517UE；2 x 1.7 GHz（Turbo Boost，高達 2.8 GHz），3 MB 高速緩存

• 主存擴展 1 GB（2/4/8 GB 可選），DDR3 SDRAM

• 現場總線

  • 內置 PROFINET 接口，3 個 RJ45 接口，與 CP 1616 兼容

  • 內置 PROFIBUS DP/MPI 接口，與 CP 5622 兼容

• 驅動器：

  • 固態硬盤，80 GB 或 240 GB，結構堅固，用于替代硬盤

  • 閃盤（可更換，可接觸）：2 GB、4 GB、8 GB 或 16 GB

  • 閃盤（內置）：2 GB, 4 GB, 8 GB, 16 GB

• 預裝操作系統：

  • Windows 7 Ultimate MUI

  • Windows Embedded Standard 7

操作控制單元的部件：

這些操作控制結構部件在以下型號中提供：

• 19" Touch 多點觸控型 (1,366 x 768)

  • 準備用于不含擴展組件的支架臂（法蘭位于頂部）

  • 準備用于基座/擴展組件（法蘭位于下方）

  • 準備用于支架臂和擴展組件（圓管式連接）

• 22" 多點觸控型 (1,920 x 1,080)

  • 準備用于不含擴展組件的支架臂（法蘭位于頂部）

  • 準備用于基座/擴展組件（法蘭位于下方）

  • 準備用于支架臂和擴展組件（圓管式連接）

SIMATIC IPC DiagMonitor

• PC 診斷/報警軟件，可以及早檢測并診斷 PC 出現的問題。

• 綜合監視溫度、監視器

• 用于預防性維護的運行小時數計數器

• 集成協議功能，豐富的文本消息，在線幫助（德語/英語），可通過 SNMP 和 OPC 接口進行網絡范圍的監控
