BQ941電動保溫球閥產品簡介：
電動保溫球閥是采用電動角行程執行機構與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而夾套保溫電動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941電動保溫球閥工作原理：
電動保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，球閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。保溫球閥是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。電動保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
BQ941電動保溫球閥產品特點：
1、該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
2、主要針對凝固的高粘度介質及易結晶介質等。
3、由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941電動保溫球閥閥體及內件
電動保溫球閥是采用電動角行程執行機構與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而夾套保溫電動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941電動保溫球閥工作原理：
電動保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，球閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。保溫球閥是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。電動保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
BQ941電動保溫球閥產品特點：
1、該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
2、主要針對凝固的高粘度介質及易結晶介質等。
3、由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941電動保溫球閥閥體及內件
| 閥體形式 | 兩段式鑄造閥體(外焊接夾套保溫) |
| 公稱通徑 | DN20～DN200 |
| 公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB、JB、HG、JIS、ANSI、DIN |
| 連接形式 | 法蘭式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 適用溫度 | -40～+450℃ |
| 球體形式 | "O"型球體 |
| 流量特性 | 近似快開特性 |
| 密封填料 | 柔性石墨填料等 |
BQ941電動保溫球閥執行機構
| 執行器型號 | JW、DSR、3810R、DZW、HQ、PSQ |
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
BQ941電動保溫球閥主要性能指標
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 | |||
| 允許壓差(MPa) | ≤ 公稱壓力 | ||||||||||||||||
| 動作范圍 | 0～90° | ||||||||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | ||||||||||||||||
| 基本誤差 | ±1% | ||||||||||||||||
| 回差 | ±1% | ||||||||||||||||
| 死區 | ≤1%(可調) | ||||||||||||||||
| 可調范圍 | 250：1 | 350：1 | |||||||||||||||
BQ941電動保溫球閥主要零件材料
| 1 | 左閥體 | 鑄鋼、不銹鋼 |
| 2 | 右閥體 | 鑄鋼、不銹鋼 |
| 3 | 閥座 | 不銹鋼、硬質合金 |
| 4 | 球體 | 2Cr13+硬化處理、304、316 |
| 5 | 墊片 | 柔性石墨、聚四氟依稀 |
| 6 | 閥桿 | 2Cr13、304、316 |
| 7 | 填料 | 柔性石墨、聚四氟依稀 |
| 8 | 壓蓋 | 鑄鋼、不銹鋼 |
| 9 | 支架 | 鑄鋼、不銹鋼 |
| 10 | 執行器 | 根據實際配置而定 |
BQ941電動保溫球閥主要技術規范
| 設計標準 | ASME B 16.34 GB/T12224 |
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
BQ941電動保溫球閥主要性能規范
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 氣密試驗 | 0.4～0.7MPa | |||||||||
BQ941電動保溫球閥主要外形及連接尺寸
| 公稱通徑（DN） | d | L | D | E | Q | H | W | 管螺紋 | ||||||||
| (mm) | (in) | (mm) | (in) | P | ||||||||||||
| 20 | 3/4" | 19 | 117 | 40 | 1 1/2" | 58.5 | 147 | 101 | 170 | G3/4" | ||||||
| 25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" | ||||||
| 40 | 1 1/2" | 38 | 165 | 65 | 2 1/2" | 63.5 | 181 | 125 | 250 | G3/4" | ||||||
| 50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" | ||||||
| 80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" | ||||||
| 100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" | ||||||
| 150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 1000 | G3/4" | ||||||
| 200 | 8" | 203 | 330 | 300 | 12" | 100 | 495 | 410 | 1300 | G3 | ||||||
 |
 |
 |
 |

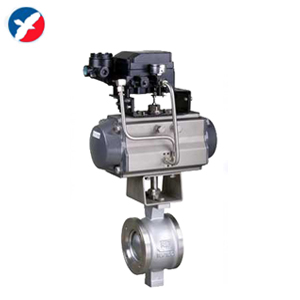

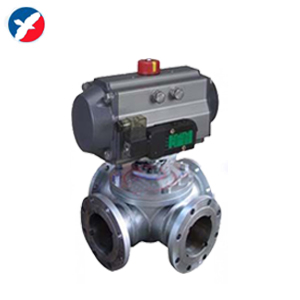

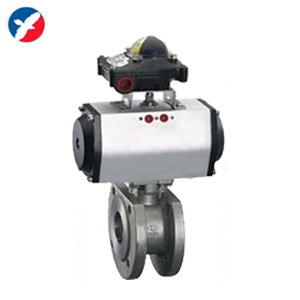

| VQ670H氣動V型調節球閥 | VQ640F氣動V型法蘭球閥 | Q671F氣動對夾球閥 | Q646F氣動四通球閥 |
