電動襯氟球閥由JW系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙烯(簡稱F46)，故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。襯氟球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。
產品廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
Q941F46電動襯氟球閥特點
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
Q941F46電動襯氟球閥主要零部件材料
| 型式 | 直通兩分式鑄造球閥 |
| 公稱通徑 | DN15～200mm |
| 公稱壓力 | PN1.0、1.6MPa (ANSI 150Lb) |
| 連接形式 | 法蘭連接 JB/T79-94(ANSI16.5) |
| 材料 | ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46 |
| 上閥蓋 | 與閥體一起鑄造 |
| 填料 | 聚四氟乙烯 |
| 介質溫度 | -20～+180℃ |
| 流量特性 | 快開特性 |
| 閥芯轉角 | 90° |
Q941F46電動襯氟球閥執行機構選配介紹
| 型號 | JW-05 | JW-10 | JW-15 | JW-25 | JW-50 | JW-100 | JW-200 |
| 輸出力矩 | 50N.M | 100 N.M | 150 N.M | 250 N.M | 500 N.M | 1000 N.M | 2000 N.M |
| 動作范圍 | 0～90° | ||||||
| 絕緣電阻 | 100M/DC500V | ||||||
| 電源 | AC110/220/380V AC24V | ||||||
| 電機功率 | 15W | 25 W | 30 W | 45 W | 90 W | 110 W | 110 W |
| 執行器重量 | 2.8Kg | 4.2 Kg | 4.5Kg | 7.2Kg | 7.5Kg | 12.5 Kg | 12.5 Kg |
Q941F46電動襯氟球閥外形尺寸
| 公稱通徑 | 標準值 | 參考值 | ||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-￠d | L1 | H |
| PN1.6(MPa) | ||||||||||
| 15 | 1/2 | 140/130 | 95 | 65 | 45 | 2 | 14 | 4-￠14 | 231 | 350 |
| 20 | 3/4 | 140/130 | 105 | 75 | 55 | 2 | 16 | 4-￠14 | 231 | 370 |
| 25 | 1 | 150/1340 | 115 | 85 | 65 | 2 | 16 | 4-￠14 | 231 | 375 |
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-￠18 | 231 | 385 |
| 40 | 11/2 | 180/165 | 145 | 110 | 85 | 3 | 18 | 4-￠18 | 231 | 390 |
| 50 | 2 | 200/203 | 160 | 125 | 100 | 3 | 20 | 4-￠18 | 231 | 435 |
| 65 | 21/2 | 220/222 | 180 | 145 | 120 | 3 | 20 | 4-￠18 | 261 | 460 |
| 80 | 3 | 250/241 | 195 | 160 | 135 | 3 | 22 | 4-￠18 | 261 | 465 |
| 100 | 4 | 280/305 | 215 | 180 | 155 | 3 | 24 | 8-￠18 | 285 | 612 |
| 125 | 5 | 320/356 | 245 | 210 | 185 | 3 | 26 | 8-￠18 | 285 | 625 |
| 150 | 6 | 360/394 | 280 | 240 | 210 | 3 | 28 | 8-￠23 | 325 | 700 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 8-￠23 | 325 | 740 |
 |
 |
 |
 |

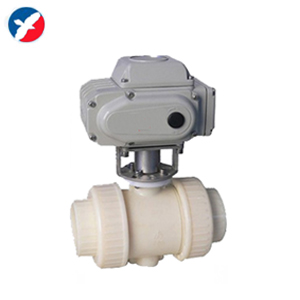

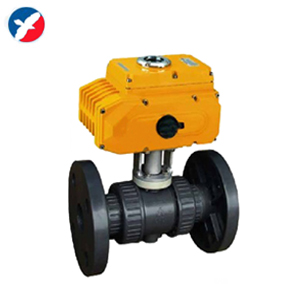

| Q941S電動雙由令法蘭球閥 | Q911G電動PP球閥 |
Q611G氣動PP球閥 |

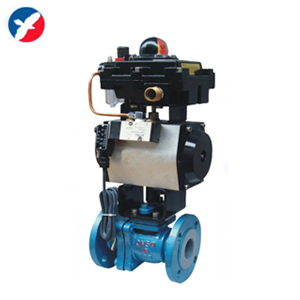

Q641F46氣動襯氟球閥 |
