1.常溫下的玻璃在持續外力作用下會產生應力，作用力越大(至玻璃碎裂前)，應力越大。玻璃體應力的大小，可以通過玻璃應力檢測儀，直接觀察得知。
2.當玻璃體狀態相同，外力作用方式和作用力大小相同時，通過應力檢測儀觀察到的應變圖案相同。
二、需用設備：
1.玻璃應力檢測儀;
2.壓力檢測儀;
3.噴頭壓力傳感器組件;
(其中，1.2兩種儀器市場有售，企業可自行按型號選購或定做，也可委托成都微深科技有限公司代為購買;傳感器組件為成都微深科技有限公司自行設計加工。)

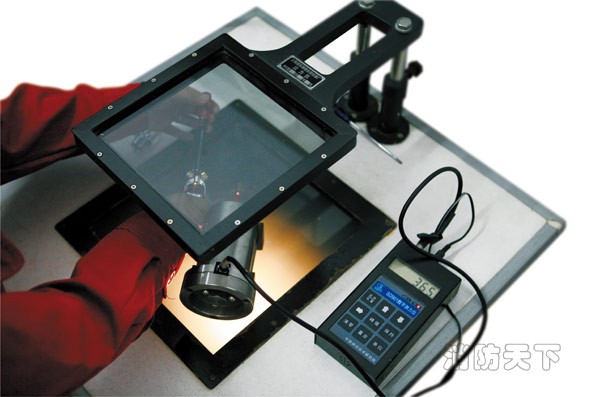

三、使用方法：利用玻璃應力檢測儀目測觀察玻璃球在受力(裝配壓力)狀態下應變圖案的異同。
注：關于設備701型應力儀與SD-901數字測量儀的具體使用說明，請參考設備配套說明書，此處只針對玻璃球應力檢測儀使用方法進行說明。
1、將701型應力儀和SD-901數字測量儀接上220V的交流電源;
2、打開SD-901數字測量儀的電源開關，此時測量儀進行從9到0的倒計數自檢，顯示從“999999”到“000000”，然后顯示“CH00”進入通道選擇，這時按“↓”鍵一次，使顯示為“CH08”;再按左上角“選擇/設置”鍵三次，使顯示為“0”，此時在保證測壓儀傳感器上無壓力的情況下，按“清零”鍵，使顯示為“0”。
3、將空噴關架安裝在測壓儀上;

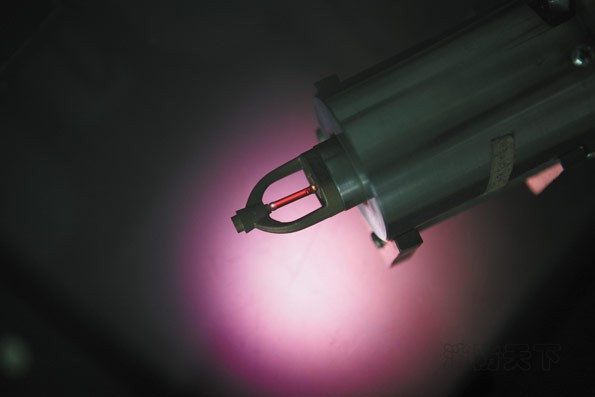

4、將玻璃球裝入測壓儀上的噴頭中，腳踏701型應力儀開關，將應力儀燈打開;將裝有玻璃球的測壓儀傳感器部分平放在工作臺上，使噴頭與工作臺平行，并將其擺放在工作臺的1，3或2，4象限對角線上;

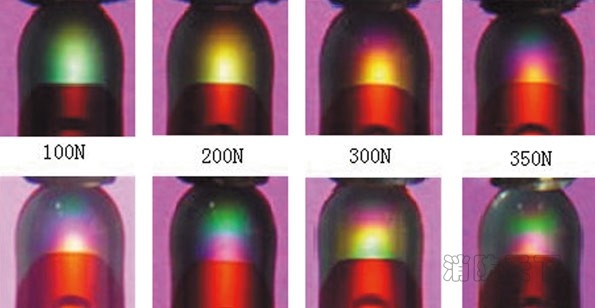

5、擰緊或擰松噴頭螺釘，并觀察數字測量儀的顯示變化(即裝配力的變化)，并通過上面的檢偏鏡觀察玻璃球尾部與噴頭螺釘接觸處的花紋、色彩的變化(及壓應力的變化)，可一一將數字測量儀上的數字大小與玻璃球尾部花紋色彩變化的關系對應起來;

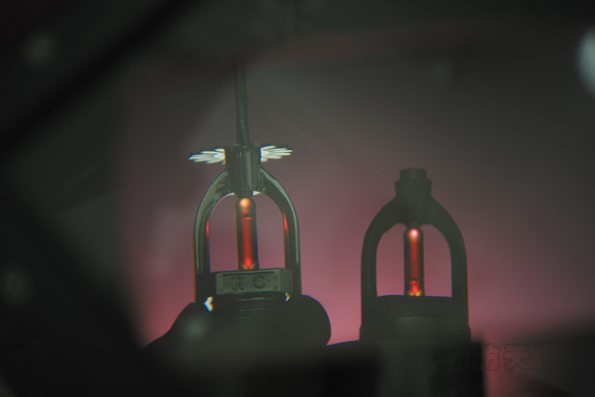

6、這時保持測壓儀上的玻璃球位置不變。另將已經裝配好的噴頭擺放在工作臺上，其擺放方位與測壓儀上的玻璃球一致，通過對比玻璃球尾部花紋、色彩的差別，判斷玻璃球在噴頭上裝配壓力的大小，并將裝配壓力過大的噴頭剔除，保證出廠噴頭的安全性和可靠性。
7、為了延長701型應力儀燈的使用壽命，建議在測試的間隙將腳踏開關放開，即斷開電源，使應力儀燈間斷性使用。
8、使用完畢后，關閉電源。
另外：在比對的過程中，若此時安裝的螺釘不規范或玻璃球體出現問題或已有破裂，此時反映出的應力圖案會有異常，這時要特別小心分析。
四、技術特點：
1.無損：不損傷已裝配噴頭玻璃球;
2.定性(半定量)：f±25N(當f<1000N時);
3.簡便：設備簡單，方法多樣。
4.檢測效率高，可對出廠產品進行全檢，保證出廠產品的可靠性;
5.可剔除用不合格螺絲裝配的噴頭。
五、無損檢測要求：
1.使用同批次玻璃球;
2.使用同批次合格的噴頭裝配專用螺絲;
3.主要觀察點：玻璃球與裝配螺絲相接觸一端的玻璃實心體。
六、適用范圍：
可檢測φ5mm、φ3mm各型自動滅火系統用玻璃球噴頭裝配力。
