1簡介

    太浦河泵站中央控制室、計算機室各布置一套七氟丙烷無管網自動滅火裝置。七氟丙烷無管網自動滅火裝置是以“潔凈氣體”七氟丙烷作為滅火劑，七氟丙烷是五色無味的氣體，具有清潔、不導電、度性低、滅火效率高、不污染保護對象的特點，特別是對大氣臭氧層無破壞作用，符合環保的要求。該裝置是一種無管網、輕便、可移動、自動滅火的消防設備，具有安裝靈活方便、外形美觀，滅火劑無管網損失，滅火效率高、速度快、無污染的特點。火災發生時，可直接向保護區內自動噴灑滅火劑，方便快捷。該裝置不設儲瓶間，儲氣瓶及整個系統均設置在保護區。

    七氟丙烷無管網自動滅火裝系統由火災探測器、自動報警控制器、滅火控制器、固定滅火裝置、滅火劑、輸送軟管道和噴嘴組成。

2系統工作流程圖

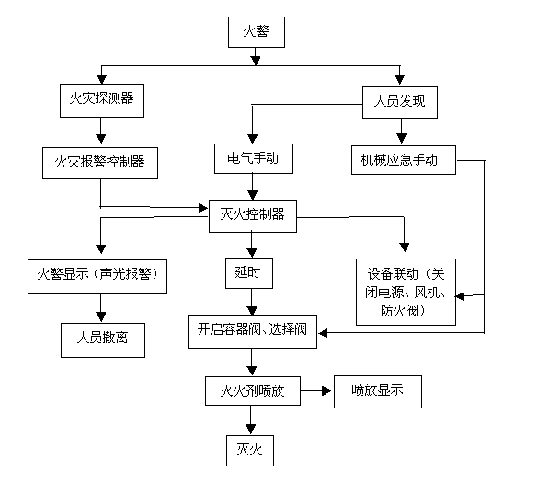

                                                                      系統工作流程圖

3滅火系統組成

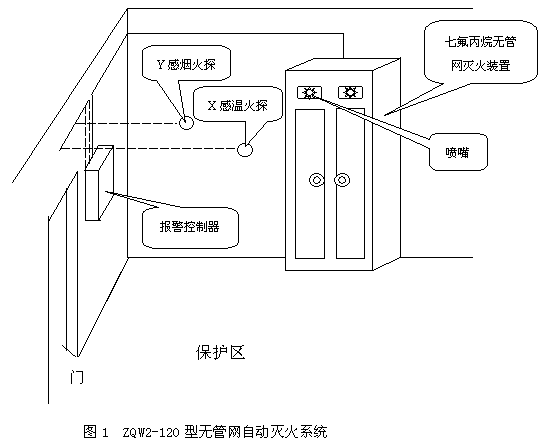

    ZQW2-120型七氟丙烷無管網自動滅火系統為獨立式的全淹沒滅火系統，由一套或幾套無管網裝置對應保護一個區域，可以在規定的時間內向防護區噴射一定濃度的滅火劑并使其均勻地充滿整個防護區。太浦河泵站中央控制室設置兩套ZQW2-120型七氟丙烷無管網自動滅火系統，計算室設置一套ZQW2-120型七氟丙烷無管網自動滅火系統見圖1

    3.1系統技術參數

    充裝壓力2.5Mpa

    滅火劑噴放時間≤10s

    系統工作電源主電源AC220V、輔電源DC24V

    系統工作環境溫度-10~50℃

    系統啟動方式自動、手動、機械應急手動

    儲瓶容積120L

    3.2七氟丙烷儲存瓶組

    由儲存瓶、容器閥、壓力信號發生器、電磁啟動閥、高壓軟管組成，平時儲存瓶用來儲存七氟丙烷滅火劑，火災發生時將滅火劑釋放出去進行滅火。

    七氟丙烷儲存瓶的儲存壓力檢查方法：檢查壓力表開關是否關閉，即壓緊螺母是否旋緊；卸下壓力表，泄放壓力表密封腔內的壓力；此時壓力表應歸零，否則更換壓力表；裝上壓力表，打開開關，顯示正常壓力。

    電磁啟動閥安裝在容器閥上，以電動或手動打開容器閥，釋放滅火劑。緊急情況下，可以用手指拉住保險扣拉手，把保險扣拉出，拍擊手動按鈕，即可驅動電磁閥動作。

    壓力信號發生器安裝在出口部位，當釋放七氟丙烷時，壓力信號發生器動作送出工作信號給滅火控制系統。

    高壓軟管用于容器閥和噴嘴之間的連接。

4滅火系統安裝與調試

    4.1將ZQW2-120型七氟丙烷無管網自動滅火系統箱體平穩的放置在預先設置的基礎上，并用地腳螺栓固定。

    4.2將電磁啟動器、壓力信號發生器接至滅火控制器，并檢查線路是否正確，按接線圖與報警控制器進行接線。

    4.3因電磁啟動器檢驗合格后，動作機構的彈簧已處在壓縮狀態，為了防止在安裝、調試及運輸中產生誤動作，動作機構是由保險定位軸鎖定的，待整個系統安裝、調試完畢后，即投入使用時，必須將電磁啟動器保險定位軸旋出后調頭旋緊安裝，否則電磁啟動器動作機構將無法動作。

5滅火系統使用與操作

    5.1自動控制

    在保護區無人時，將滅火控制箱內控制方式轉換開關撥到“自動”位置，滅火系統處于自動控制狀態。當保護區發生火情，火災探測器發出火災信號，報警器即發出聲光報警信號，同時發出聯動指令，關閉聯動設備，經過約30秒延遲時間（此時保護區內的人員必須全部撤離），發出滅火指令，電磁啟動閥動作打開儲存瓶容器閥，釋放出滅火劑進行滅火。

    5.2電氣手動控制

    在防護區有人工作或值班時，將滅火控制箱內控制方式轉換開關撥到“手動”位置，滅火系統處于手動控制狀態。當保護區發生火情，可按下控制器上生動啟動按鈕，或打開設在防護區門外的手動控制盒，按下盒內啟動按鈕，即可啟動滅火系統進行滅火。在自動控制狀態，仍可實現電氣手動控制，電氣手動控制實施前保護區內的人員必須全部撤離。

    5.3機械應急手動控制

    當保護區發生火情，但由于電源發生故障或自動探測系統、控制系統失靈，不能執行滅火指令時，打開箱體門，按下儲存瓶上電磁啟動器的緊急按鈕，即可釋放滅火劑進行滅火。應急手動控制時，必須關閉影響滅火效果的設備（如通風機、門窗等），通知并確認防護區內人員已全部撤離后方可進行。

    5.4當發生火災警報，在延時時間內發現不需要啟動滅火系統進行滅火的情況時，可按下控制器上或手動控制盒內的紅色緊急停止按鈕，即可阻止滅火指令的發出，停止系統滅火程序。

    5.5實行滅火前，人員必須撤離防護區；噴放七氟丙烷后應保持必需的滅火時間才可給保護區通風換氣，開放門窗；保護區未完成通風換氣前人員不得進入，必須進入時應戴防毒面具。

    5.6在不釋放滅火劑而需檢測系統時，可按下運行測試轉換開關測試按鈕，即可進行系統的測試。

    （1）滅火控制器復位。

    （2）壓力信號發生器活塞復位。

    （3）電磁啟動器裝置復位。

    （4）容器閥重新更換密封膜片。

    （5）按設計要求重新充裝滅火劑。

    （6）箱體噴頭接頭、容器閥、連接軟管的連接處必須安裝正確，保持密封。

6滅火系統維護與保養

    6.1滅火系統安裝完畢后，應遵照設計內容及要求，按國家消防標準進行檢查、試驗和調試，并經驗收合格后才可交付使用。

    6.2氣體滅火系統的運行使用應由經過培訓的專人負責；使用人員應熟悉該系統的結構、工作原理、性能和動作程序，以及各閥件的結構與工作狀態；了解各保護區滅火時所投入設備種類、數量、位置和動作狀態；熟悉滅火系統的應急操作及滅火后系統恢復工作的內容和操作。

    6.3每月至少對系統進行一次外觀檢查，符合下列要求：

    （1）設備就位正確，無碰創、固定牢靠。

    （2）設備工作狀態正常，無泄露現象。

    （3）線路、儀表指示正常，標牌、安全指示正常。

    6.4每年進行一次年檢：

    （1）檢查七氟丙烷的儲存壓力，如壓力表指針不在綠色正常區域內，或在儲存溫度下壓力指示的數值與壓力表盤對應的數值不相符時，應卸下儲存瓶，進行稱重檢查，查明原因及時排除，按設計要求重新補充滅火劑。

    （2）從儲存瓶上卸下的電磁啟動器，應用系統自身的滅火控制線路進行通電檢查，應啟動正常，檢查完畢后電磁啟動器裝置必須復位。

    （3）對橡膠密封件進行抽檢，是否出現老化現象。

    6.5每5年對系統進行一次全檢：

    （1）卸下七氟丙烷儲存瓶，進行稱重檢查

    （2）對閥件進行拆洗、重新試驗，并對全系統重新調試。

7總結

    太浦河泵站的中央控制室和計算機室設備和裝修都比較豪華，火情出現的幾率低，出于安全考慮和消防要求，必須安裝消防設備，ZQW2-120型七氟丙烷無管網自動滅火系統一是能滿足消防要求，二是能將滅火后的室內設施損壞降到最低，不因滅火而破壞設施，三是安裝方便，便于檢修。七氟丙烷自動滅火系統以它獨自的特點，目前已得到廣泛的使用，通過太浦河泵站七氟丙烷無管網自動滅火系統的安裝，使我們更加了解它的性能，掌握它的安裝特點，為中國水利水電第十一工程局機電安裝分局在消防系統安裝上打下了良好的基礎。（來源：消防天下消防網  消防天下）
