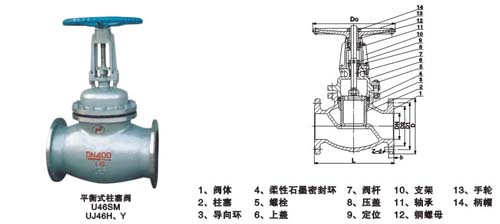

U46SM平衡式柱塞閥：U46H平衡式柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。平衡式柱塞閥中柱塞與密封環間采用過盈配合，平衡式柱塞閥通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。
柱塞閥連接尺寸
U46SM-16C P R UJ467-16C P R
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-φd
|
D0
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
400
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
450
|
|
250
|
650
|
405
|
355
|
320
|
30
|
12-25
|
500
|
|
300
|
750
|
460
|
410
|
375
|
30
|
12-25
|
560
|
|
350
|
850
|
520
|
470
|
435
|
34
|
16-25
|
640
|
|
400
|
914
|
580
|
525
|
485
|
36
|
16-30
|
750
|
|
450
|
987
|
640
|
585
|
545
|
40
|
20-30
|
帶傘齒輪轉動
|
|
500
|
987
|
705
|
650
|
608
|
44
|
20-34
|
平衡式柱塞閥連接尺寸
U46SM-25C P R UJ467-25C P R
|
DN
|
L
|
D
|
01
|
D2
|
b
|
Z-φd
|
DO
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
400
|
|
200
|
600
|
350
|
310
|
278
|
34
|
12-25
|
450
|
|
250
|
650
|
425
|
370
|
332
|
36
|
12-30
|
500
|
|
300
|
750
|
485
|
430
|
390
|
40
|
16-30
|
560
|
|
350
|
850
|
550
|
490
|
448
|
44
|
16-34
|
640
|
|
400
|
914
|
610
|
550
|
505
|
48
|
16-34
|
750
|
|
450
|
987
|
660
|
600
|
555
|
50
|
20-34
|
帶傘齒輪轉動
|
|
500
|
987
|
730
|
660
|
610
|
52
|
20-41
|
柱塞截止閥的密封圈材料
|
本體
|
堆焊
|
|
304
|
316
|
Monel
|
507鉬
|
鈷鉻鎢
|
鈷鉻鉬
|
柱塞截止閥的上密封圈材料
|
聚四氟乙烯
|
|
含氟柔性石墨
|
|
對位聚苯
|
|
含碳纖維柔性石墨
|
柱塞截止閥的閥體材料
|
鑄鋼
|
不銹鋼
|
含鉬不銹鋼
|
蒙乃爾
|
|
WCB
|
CF8(304)
|
CF8M(31 6)
|
|
柱塞截止閥的實驗壓力
|
實驗項目
|
實驗介質
|
實驗壓力
|
|
壓強實驗
|
水
|
1.5PN
|
|
高壓密封實驗
|
水
|
1.1PN
|
|
低壓氣密封實驗
|
氣
|
0.5-0.7MPa
|
|
