TD341W蝸輪通風蝶閥

點擊圖片查看原圖

品牌：	雙德
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2013-10-11 09:13
瀏覽次數：	281

公司基本資料信息

永嘉縣雙德閥門有限公司
已繳納 0.00 保證金
聯系人胡竣(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江-溫州市
地址永嘉縣甌北鎮馬岙工業區

詳細說明

TD341W蝸輪通風蝶閥用途；

        該系列通風蝶閥廣泛應用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道種，作為氣體介質調節流量或切斷裝置.   TD341W蝸輪通風蝶閥主要性能規范；                                   公稱壓力PN 0.1MPa                                    配管法蘭 GB/T9115                                    泄漏率 普通型≤3% 后座型≤1%                                    安裝方式 常溫型（C型） 高溫型（P型）                                    工作溫度℃ ≤350 ≤600     TD341W蝸輪通風蝶閥主要零件材料；                               閥板、閥體 優質碳鋼 不銹鋼                                閥軸 碳鋼、不銹鋼                                填料 柔性石墨

TD341W蝸輪通風蝶閥主要性能規范

公稱壓力PN	0.1MPa
配管法蘭	GB/T9115
泄漏率	普通型≤3%	后座型≤1%
安裝方式	常溫型（C型）	高溫型（P型）
工作溫度℃	≤350	≤600

TD341W蝸輪通風蝶閥主要零件材料

閥板、閥體	優質碳鋼	不銹鋼
閥軸	碳鋼、不銹鋼
填料	柔性石墨

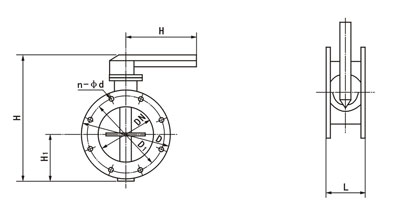

TD341W蝸輪通風蝶閥主要外形連接尺寸（單位:mm）

公稱通徑 DN（ mm ）	D	D1	L	H	H1	n-φd	手動裝置
公稱通徑 DN（ mm ）	D	D1	L	H	H1	n-φd	手柄式
200	320	280	140	390	170	8-18
250	375	335	140	440	197	12-18
300	440	395	170	515	220	12-22
350	490	445	170	565	250	12-22
400	540	495	190	630	270	16-22
450	595	550		680	300	16-22
500	645	600		730	325	20-22	蝸輪傳動
600	755	705	210	1006	510	20-26
700	860	810		1118	560	24-26
800	975	920		1300	618	24-30
900	1075	1020	250	1400	668	24-30
1000	1175	1120		1500	718	28-30
1100	1275	1220		1620	768	28-30
1200	1375	1320		1720	818	32-30
1300	1475	1420		1820	868	32-30
1400	1575	1520	300	1920	918	36-30
1500	1690	1630		2010	1000	36-30
1600	1790	1730		2110	1050	40-30
1700	1890	1830		2210	1100	40-30
1800	1990	1930		2410	1150	44-30
1900	2090	2030		2510	1200	44-30
2000	2190	2130		2610	1250	48-30
2200	2405	2340	350	2860	1350	52-33
2400	2605	2540		3060	1450	56-33
2500	2705	2640		3200	1553	56-33
2600	2805	2740		3300	1655	60-33
2800	3030	2960	400	3500	1755	64-36
3000	3230	3160	400	3700	1760	68-36

訂貨須知：

一、①TD341W蝸輪通風蝶閥產品名稱與型號②TD341W蝸輪通風蝶閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定TD341W蝸輪通風蝶閥型號，請按TD341W蝸輪通風蝶閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.zgsd-v.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
