產品型號：BJ41
產品口徑：15～300mm
產品壓力：16～64MPa
產品材質：碳鋼 不銹鋼
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現以后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減小。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化組”曾規定，截止閥的流向，一律采用自上而下。 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25％～30％時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
BJ45W夾套保溫截止閥產品用途
保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質
BJ45W夾套保溫截止閥
執行標準
設計與制造：BS1873 BS5160 GB12233
法蘭尺寸：ANSIB16.5 JB/T79 GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10 BS1873 GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755 GB/T13927

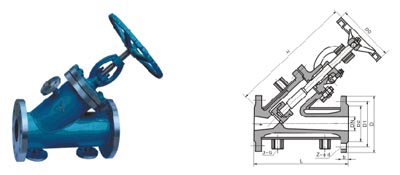

BJ45W夾套保溫截止閥結構圖片
BJ45W夾套保溫截止閥主要部件材質：
| 產品型號 | 閥體、閥蓋 | 閥 瓣 | 填 料 | ||
| BJ45W-25P、BJ45W-40P、BJ45W-64P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | PTFE | ||
| 聚四乙稀 | |||||
| BJ45W-25P/R、BJ45W-40P、BJ45W-64P | ZG1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti | PTFE | ||
| 聚四乙稀 | |||||
BJ45W夾套保溫截止閥主要性能范圍：
| 型號 | 公稱壓力PN(Mpa) | 試驗壓力 | 適用溫度 | 適用介質 | 保溫套壓力 | |
| shell | seal | |||||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | Acetic urea 1 |
≤1.3 |
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | Acetic urea | ||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | |||
BJ45W夾套保溫截止閥主要尺寸表
| 公稱壓力 | 公稱通徑 | 尺 寸 | |||||||||||||
| L | D | D1 | D2 | D3 | B1 | Fo | b | D6 | 3-G | Z-Φd | H | H1 | Do | ||
| 2.5 4.0 |
15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 3/8 | 4-Φ14 | 250 | 262 | 120 |
| 20 | 190 | 115 | 115 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 4-Φ14 | 292 | 308 | 140 | |
| 25 | 210 | 135 | 135 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 4-Φ18 | 340 | 375 | 160 | |
| 32 | 230 | 145 | 145 | 85 | 60 | 8 | 4 | 18 | 76 | 3/8 | 4-Φ18 | 338 | 375 | 160 | |
| 2.5 4.0 |
40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 65 | 1/2 | 4-Φ18 | 360 | 386 | 160 |
| 50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 88 | 1/2 | 8-Φ18 | 410 | 450 | 240 | |
| 65 | 340 | 195 | 160 | 130 | 105 | 8 | 4 | 22 | 110 | 1/2 | 8-Φ18 | 440 | 485 | 240 | |
| 80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 121 | 1/2 | 8-Φ23 | 540 | 600 | 280 | |
| 100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 150 | 1/2 | 8-Φ25 | 560 | 625 | 320 | |
| 125 | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 176 | 1/2 | 8-Φ25 | 625 | 737 | 360 | ||
| 150 | 550 | 330 | 280 | 248 | 2 | 11 | 4.5 | 32 | 204 | 1/2 | 12-Φ25 | 720 | 790 | 360 | |
| 6.4 | 25 | 235 | 160 | 125 | 8 | 50 | 8 | 4 | 22 | 1/2 | 4-Φ18 | 375 | 375 | 160 | |
| 32 | 260 | 165 | 125 | 88 | 60 | 8 | 4 | 24 | 1/2 | 4-Φ23 | 383 | 383 | 160 | ||
| 50 | 300 | 200 | 160 | 130 | 4 | 26 | 110 | 1/2 | 8-Φ23 | 450 | 450 | 240 | |||
| 65 | 340 | 210 | 170 | 140 | 4 | 30 | 121 | 1/2 | 8-Φ23 | 510 | 510 | 240 | |||
| 100 | 430 | 270 | 220 | 188 | 154 | 154 | 4.5 | 36 | 1/2 | 8-Φ25 | 670 | 670 | 400 | ||
| 100 | 415 | 300 | 250 | 218 | 4.5 | 32 | 1/2 | 8-Φ25 | 670 | 670 | 400 | ||||
