圓盤式疏水閥TD42H

點擊圖片查看原圖

品牌：	上海玉武閥門
型號：	TD42H
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2017-02-12 16:35
瀏覽次數：	342

公司基本資料信息

上海玉武閥門有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人周文水(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市嘉定區南翔鎮勝利路398號

詳細說明

熱動力圓盤式蒸汽疏水閥 Thermodynamic disc stam trop產品介紹：圓盤式蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同熱性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻氣排水目的。廣泛用于蒸汽主管道，伴熱管線、夾套鍋及各種小型蒸汽設備。
結構特點：1、本閥結構結實、重量輕、體積小使用壓力范圍大，不需任何調節。
2、具有空氣排放裝置，迅速排除初時空氣、保證快速啟動。
3、可承受過熱蒸汽、抗冰凍能力強，安裝位置不受限制，均能正常工作。
Introduction:According to the thermodynatic principle,the disc trap drives the change of the power,causing differences between the upper and lower valve discs.The valve disc will be opened and closed accordingly to resist gas and discharge water.This kind of trap enjoys an extensive application in main pipelines,heat accompanying pipelines and small steam equipments.
Structure:1.This trap is featured with solid structure,light weight,small volume and different pressure without any adjustment.
2.Hving gas discharging equipment for rapidly discharging gas to ensure fast start.
3.Excellent abilities to endure steam and to resist frozen.It can be installed in free way.

技術參數表 Technological parameter date

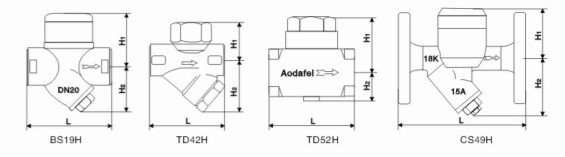

Model 產品型號	Nominal diameter 公稱通徑DN	Pressure raring 使用壓力 MPa	Max allowable(℃) 最高允許溫度	External dimensions（mm）外型尺寸
				螺紋、承插焊連接			法蘭連接
				L	H1	H2	L	H1	H2
BCS19H BCS69H BCS49H	15~20	0.01~1.6、2.5、4.0	425	90	55	48	150	55	50
	25			90	55	48	160	55	50
	32			120	68	78	230	68	78
	40			120	70	78	230	75	83
	50			140	80	83	230	80	83
	65						250	90	95
	80						280	140	145
	100						310	150	165
CS19H CS69H CS49H （TD16、32、42）	15	0.01~1.6、3.2、4.2	425	80	47	54	150	47	54
	20			90	52	59	150	52	59
	25			95	59	62	160	59	62
	32			105	70.5	89.5	210	70.5	89.5
	40			110	70.5	89.5	230	70.5	89.5
	50			120	71	104	230	71	104
CS169H （TD52）	15~20	0.03~5.0	425	75	45	52
CS169H （TD52）	25	0.03~5.0	425	90	20	24
CS49H (JIS)	15	5K、10K、16K	425				136	60	52
	20						140	60	52
	25						150	62	55
	32						230	94	112
	40						260	94	112
	50						260	94	112
	80						310	106	131
