CS14F角式液體膨脹式疏水閥

點擊圖片查看原圖

品牌：	上海玉武閥門
型號：	CS14F
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2017-02-12 16:35
瀏覽次數：	317

公司基本資料信息

上海玉武閥門有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人周文水(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市嘉定區南翔鎮勝利路398號

詳細說明

液動膨脹式蒸汽疏水閥 Theraml static bellow steam trap
產品介紹：液體膨脹式的疏水閥的熱敏感原件為注滿易揮發的波紋管，啟閉閥門。
結構特點：1、排水溫度可以調節在70~100之間，使用方便。
2、能夠阻止高溫凝結水的排放，保持蒸汽管線的熱能。
3、連續排放，沒有噪音。蒸汽壓力的小波動沒有影響使用。
4、結構簡單，安裝方便，隨意。
5、具有良好的排空性能，不怕凍。零泄漏，背壓率達到75%以上。
Introduction:The heat sensing parts of bellow trap is the volatile bellow and check valve.
Structure:1.The temperature for discharging water ranges from 70℃ to 100℃.
2.Able to resist the discharge of condensed water of high temperature and keep the heat of the steam piplines.
3.The discharge for discharge of condensed water in continuous way without noise.The slight change of the steam pressure will not affedt its operation.
4.Simple structures will facilitate installation.
5.The smount of condensed water discharged will rise through the diameter expansion of the bellow.
6.Excellent abilities to discharge gas.No leskage;the rate of back pressure up to ablove 75%

技術參數表 Technological parameter date

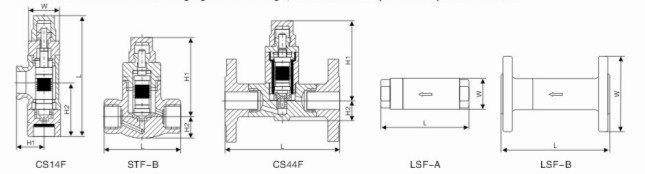

Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	Extermal dimensions（mm）外型尺寸				Re.weight 參考重量（Kg）
					L	H1	H2	W
CS14F-16C	15~25	Thread 螺紋（角式）	0.05~1.6	220	157	38	73	46	1.6
	32				175	44	80	56	2.5
	40				185	51	90	62	3
	50				195	60	100	75	3.4
STF-B-16C (STB) (CS14F)	15~20	Thread 螺紋（直通式）	0.01~1.6	220	95	110	30	53	4.2
	25				105				4.5
	32~40				110	155	40	60	5
	50				120
STF-C-16C (STC) (CS44F)	15~20	Flange 法蘭（直通式）			150	110	30	53	7.7
	25				160				9
	32				210	155	40	60	1.2
	40~50				230				9
LSF-A	15~20	Thread 螺紋（立式）	0.01~1.6	220	125			44	1.2
	25				130			48	1.4
	32~50				150			55 64 73	2
LSF-B	15	Flange 法蘭 (l立式)			150			95	2.6
	20				150			105	3
	25				160			115	3.4
	32				230			135	5.5
	40							145	5.9
	50							160	6.7
