STB可調恒溫式蒸汽疏水閥

點擊圖片查看原圖

品牌：	上海玉武閥門
型號：	STB
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2017-02-12 16:35
瀏覽次數：	441

公司基本資料信息

上海玉武閥門有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人周文水(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市嘉定區南翔鎮勝利路398號

詳細說明

雙金屬溫調式蒸汽疏水閥 Bimetallic trap of temperature adjustment
產品介紹：TB型雙金屬片蒸汽疏水閥適用于散熱器、換熱器、夾套鍋、加熱盤管、烘干機、消毒器、層壓機等。
結構特點：1、排放溫度可在閑調解，安裝姿勢自由，內件全不銹鋼。
2、利用高溫凝結水行程水封式，有效減少蒸汽泄漏。
3、動作靈敏，抗水擊，無噪音，排空性能優良。
4、結構簡單，容易維修保養，適用高溫蒸汽管線。
Inroduction：TB bimetallic steam trap is suitable for radiator，heat exchanger，drier，heating pipelines and sterilizer.
Structure:1.The temperature for allocation can be adjusted online and installation can be conducted in free way.All the parts inside are of stainless steel.
2.The condensed water of high temperature will form water sealing to effectively reduce the steam leakage.
3.The action is agile and excellent abilities to resist to resist water beating,and to discharge water;not produce noise.
4.Simple structure to facilitate to facilitate maintenance,being appropriate for steam pipelines of high temperature.
主要零件材料和性能參數

殼體壓力等級 Shell pressure rank	1.6、2.5mpa	最大工作壓差 Biggest work differential pressure	2.5mpa	允許背壓率 Permission back pressure rate	≥75%
負荷泄露率 Load divulging rate	0%	適用過熱蒸汽 Has been suitable the hot steam	優秀 Outstanding	節能效果 Energy conservation effect	優秀 Outstanding
使用介質 Applied medium	蒸汽、凝結水 Steam，condensing water	排放方式 Discharges the way	連續方式 Continual way	抗水擊 Anti-pressure surge	優秀 Outstanding

技術參數表，Technological parameter date

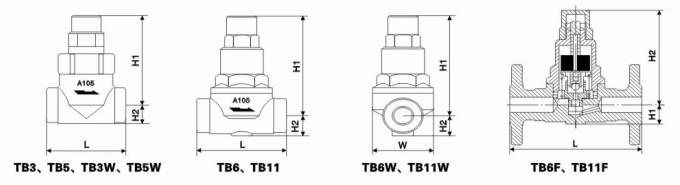

Model 產品型號	Nominal diameter 公稱通徑 DN	Connection 連接方式	Pressure raring 使用壓力 MPa	Max allowable（℃）最高允許溫度	Adjustment Rating（℃）調整溫度范圍	External diamensions（mm）外型尺寸				Re.weight 參考重量
Model 產品型號	Nominal diameter 公稱通徑 DN	Connection 連接方式	Pressure raring 使用壓力 MPa	Max allowable（℃）最高允許溫度	Adjustment Rating（℃）調整溫度范圍	L	H1	H2	W	Re.weight 參考重量
TB6	15~20 25	Thread 螺紋	0.01~1.6	220	50~180	90 95	108	25	63	1.8
TB6F	15~20 25 32~50	Flange 法蘭	0.01~1.6	220	50~180	150 160 230	108	25	63	3.2 3.9 5.6
TB6W	15~20 25	Socket weld 承插焊	0.01~1.6	220	50~180	90 95	108	25	63	1.8
TB11	15~20 25	Thread 螺紋	0.01~1.6	220	50~190	90 95	108	25	63	1.8
TB11F	15~20 25 32~50	Flange 法蘭	0.01~1.6	220	50~190	150 160 230	108	25	63	3.2 3.9 5.6
TB11W	15~20 25	Socket weld 承插焊	0.01~1.6	220	50~190	90 95	108	25	63	1.8
TB3	15~20 25	Thread 螺紋	0.01~1.6	350	50~190	80 85	90	23	56	1.5
TB3F	15~20 25	Flange 法蘭	0.01~1.6	350	50~190	150 160	90	23	56	3.3 4.2
TB3W	15~20 25	Socket weld 承插焊	0.01~1.6	350	50~190	80 85	90	23	56	1.5
TB5	15~20 25	Thread 螺紋	0.01~2.1	350	50~200	80 85	90	23	56	1.5
TB5F	15~20 25	Flange 法蘭	0.01~2.1	350	50~200	150 160	90	23	56	3.3 4.2
TB5W	15~20 25	Socket weld 承插焊	0.01~2.1	350	50~200	80 85	90	23	56	1.5
