圓盤式疏水閥CS19Y

點擊圖片查看原圖

品牌：	上海玉武閥門
型號：	CS19Y
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2017-02-12 16:35
瀏覽次數：	334

公司基本資料信息

上海玉武閥門有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人周文水(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市嘉定區南翔鎮勝利路398號

詳細說明

熱動式圓盤式蒸汽疏水閥 Thermodynamic disc steam trop
產品介紹：圓盤式蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同熱性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻氣排水目的。廣泛用于蒸汽主管道，伴熱管線、夾套鍋及各種小型蒸汽設備。
結構特點：1、本閥結構結實、重量輕、體積小使用壓力范圍大，不需任何調節。
2、具有空氣排放裝置，迅速排除初時空氣、保證快速啟動。
3、可承受過熱蒸汽、抗冰凍能力強，安裝位置不受限制，均能正常工作。
Introduction:According to the thermodynatic principle,the disc trap drives the change of the power,causing differences between the upper and lower valve discs.The valve disc will be opened and closed accordingly to resist gas and discharge water.This kind of trap enjoys an extensive application in main pipelines,heat accompanying pipelines and small steam equipments.
Structure:1.This trap is featured with solid structure,light weight,small volume and different pressure without any adjustment.
2.Hving gas discharging equipment for rapidly discharging gas to ensure fast start.
3.Excellent abilities to endure steam and to resist frozen.It can be installed in free way.

主要零件材料和性能參數 Main parts and apecifications

主要零部件材料表 Main parts materials	Parts 零部件名稱	Materials 材料
	Body/Bonnet 閥體、閥蓋	Carbon Steel/Stainless Steel A105碳鋼、不銹鋼
	Seat/Valve plate 閥座、閥片	Stainless Steel 不銹鋼
	Fiter screen 過濾網	Stainless Steel 不銹鋼

技術參數表 Technological parameter date

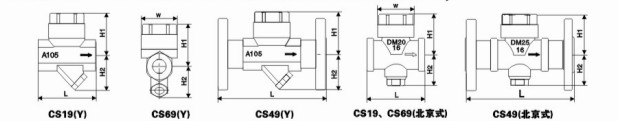

Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	Extermal dimensions(mm)外型尺寸				Re.weight參考重量
					L	H1	H2	W
CS19H(Y)	15	Thread Socker weld 螺紋、承插焊	0.01~4.0	350	85	57	47	53	1.7
	20
	25				95
CS49H(Y)	15	Flange 法蘭	0.01~4.0	350	150	57	47	53	4.8
	20				150
	25				160
CS19H (北京式)	15	Thread Socker weld 螺紋、承插焊	0.01~4.0	350	75	60	45	53	1.2
	20				85	60	45	53	1.3
	25				95	60	45	53	1.5
	32~50				130	75	45	70	4.2
CS49H (北京式)	15~20	Flange 法蘭	0.01~4.0	350	150	60	45	53	3.0
	25				160	60	45	53	3.3
	32~50				230	75	45	70	9.5
CS49H-16c25c40c	65	Flange 法蘭	0.01~4.0	350	270	107	107	90	18
	80				280	115	115	100	20
	100				320	120	120	120	22
