疏水閥GH5-16R 杠桿浮球式蒸汽疏水閥

點擊圖片查看原圖

品牌：	上海玉武閥門
型號：	疏水閥GH5-16R
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2017-02-12 16:35
瀏覽次數：	348

公司基本資料信息

上海玉武閥門有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人周文水(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市嘉定區南翔鎮勝利路398號

詳細說明

杠桿浮球式蒸汽疏水閥 Lever float type steam trap
產品介紹：廣泛用于石油、冶金、化工、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別用于凝結水特大排量工作場合。

結構特點：1、采用平衡雙閥座系統，加倍增大流量面積、獲得特大排水量。
2、內置有自動排空氣裝置，能迅速既時排除空氣，使設備啟動快。
3、閥內件全不銹鋼結構，保證具有良好的耐腐蝕和抗磨損。

lntroduction:extensively applied in petroleum,metallurgy,chemical industry,paper making ,foods and steam equipments ,driers and large heat exchangers,especially for working places with large amount of condensed water be discharged.
Structures : 1、tow balanced valve bases to increase the area of flux and acquire large amount of water discharged.
2、automatic gas discharging mixture to timely discharge the gas for rapidly opening the equipment .
3、all parts are in stainless steel structure to ensure perfect performances of anti – corruption and abrasive.

主要零件材料和性能參數 Main parts and specifications

主要零售部件材料表 Main parts materials	Parts 零部件名稱	Materials 材料
	Body/Bonnet 閥體、閥蓋	Carbon Forged steel WC6 WCB、WC6
	Float Ball 浮球	Stainless Steel 不銹鋼
	Double seat 雙閥座	Stainless Steel 不銹鋼
	Bracket 控制架	Stainless Steel 不銹鋼

技術參數表 Technological parameter date

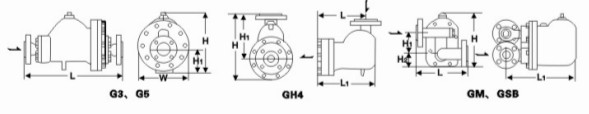

Model 產品型號	Nominal Diameter 公稱通徑（DN）	Connection 連接方式	Pressure Rating 使用壓力Mpa	Max allowable TMP(℃) 最高允許溫度	External dimensions（mm）外型						Re.weight 產考重量（kg）
Model 產品型號	Nominal Diameter 公稱通徑（DN）	Connection 連接方式	Pressure Rating 使用壓力Mpa	Max allowable TMP(℃) 最高允許溫度	L	L1	H	H1	H2	W	Re.weight 產考重量（kg）
G3-10-10-21	25~50	Flange 法蘭	0.01~2.1	425	265		280	115		230	28
G5-10-16-21	50~100		0.01~2.1		360		300	120		260	52
GH3-10R	25~32		0.01~1.0		427		280	115		230	44
GH3-16R	25~50		0.01~1.6		437		280	115		230	46
GH3-21R	50		0.01~2.1		457		280	115		230	48
GH5-10-16R	80~100		0.01~1.6		570		300	120		260	70
GH5-21R	80~100		0.01~2.1		570		300	120		260	73
GH4-50	40~80	Flange 法蘭	0.01~5.0	425	345	428	430	340		270	75
GM2 GSB2-10、20	25~40	Flange 法蘭	0.01~2.0	425	200	310	230	83	59		28
GM2 GSB2-10、20	50				200	310	230	83	59		28
GM4 GSB6-10、20	32~50				200	380	310	105	90		40
GM6 GSB6-10、20	40~80				270	439	345	130	88		80
GM8 GSB6-10、20	80~100				350	608	482	174	120		165
