高溫疏水閥高溫高壓圓盤式疏水閥HRF3

點擊圖片查看原圖

品牌：	上海玉武閥門
型號：	HRF3
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2017-02-12 16:35
瀏覽次數：	334

公司基本資料信息

上海玉武閥門有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人周文水(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市嘉定區南翔鎮勝利路398號

詳細說明

高溫高壓圓盤式蒸汽疏水閥 Disc trap of high temperature and pressure
產品介紹：蒸汽保溫型高溫高壓圓盤式蒸汽疏水閥閥體材料采用合金鋼制造，能耐550℃高溫，動作靈敏，工作質量高，適用于高溫高壓惡劣工況下的疏水工作，是高壓過熱蒸汽管線和高壓過熱蒸汽設備最理想的疏水閥之一。
結構特點：1、閥內部裝有自動吹除裝置，新型皇冠式閥片，密封極為可靠。蒸汽保溫裝置，高效節能。
2、可迅速排除設備啟動時的空氣及凝結水，排量大，漏汽率小。
3、抗腐蝕性強，動作可靠，經久耐用。
4、在工作壓力范圍內，無需調整，節能效果顯著。
Introduction:The valve body of the disc trap of high temperature and pressure is made of alloyed steel.It can operate in the environment of 550℃ with agile action and high quality.It is appropriate for the water discharge in the environment of high temperature and pressure.It is one of the optimal traps for the steam pipelines and steam equipment of high pressure.
Structure:1.The automatic blowing equipment is equipped inside the valve.With new crow-type valve disc and reliable sealing performance;warm-keeping,high effective and energy-saving;
2.Being able to rapidly discharge the gas and condensed water when started,with large amount of water discharged,and small rate of steam leakage;
3.Strong abilities to resist corruption and enduring performances.
4.There needs no adjustment within working pressure,excellent,excellent abilities to save energy.

主要零件材料和性能參數Main parts and specifitions

主要零部件材料表 Main parts materials	Body/Bonnet 閥體、閥蓋	WCB、WC6、Wc9	性能參數 Performance parameter	Max Pressure rating	6.5MPa、15.0MPa、26.0MPa
	Valve piece 閥片	Chromium stainless steel 鉻不銹鋼		Applied medium 適用介質	Has been suitable the hot steam sondensing water 過熱蒸汽、飽和蒸汽、凝結水
	Valve seat/valve core 閥座、閥芯	Tungsten chromium cobalt alloy 鎢鉻鈷合金		Highest permission back pressure rate 最高允許背壓率	＞50%
	In sets Filters 內置過濾網	Stainless Steel 不銹鋼		Highest permissible temperature 最高允許溫度	鑄鋼425℃ Cast steel 425℃ 鉻鉬鋼550℃ Cast irons550℃

技術參數表 Technological parameter date

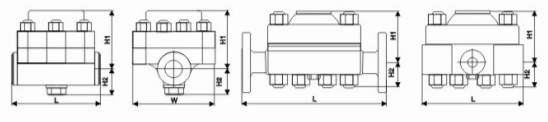

Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	Extermal dimensions（mm）外型尺寸				Re.weight 參考重量（Kg）
Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa）使用壓力	Max allowable（℃）最高允許溫度	L	H1	H2	W	Re.weight 參考重量（Kg）
HR3	15~25	Thread 螺紋	0.6~6.5	475	150	92	45	160	10.5
HRW3	15~25	Socket weld 承插焊	0.6~6.5	475	150	92	45	160	10.5
HRF3	15~25	Flange 法蘭	0.6~6.5	475	230	92	45	160	10.5
HRF3	25	Flange 法蘭	0.6~6.5	475	240	92	45	160	10.5
HRF3	32~50	Flange 法蘭	0.6~6.5	475	270	130	40	160	19
HRF150	15	Flange 法蘭	1.0~15.0	550	400	122	58	230	45
	20				400	122	58	230	45
	25				400	122	58	230	45
CS49YH-160I	32				400	122	58	320	70
	40				400	122	58	320	70
	50				400	122	58	320	70
HRW150	15	Socket weld 承插焊	1.0~15.0	550	220	122	58	230	37
	20				220	122	58	230	37
	25				220	122	58	230	37
CS49Y-160I	32				320	122	58	320	60
	40				320	122	58	320	60
	50				320	122	58	320	60
