HC41X消聲止回閥

點擊圖片查看原圖

品牌：	渤工
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2014-07-01 16:32
瀏覽次數：	243

公司基本資料信息

永嘉渤工閥門有限公司
已繳納 0.00 保證金
聯系人甘正清(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
手機
地區浙江-溫州市
地址浙江省溫州市永嘉縣甌北鎮

詳細說明

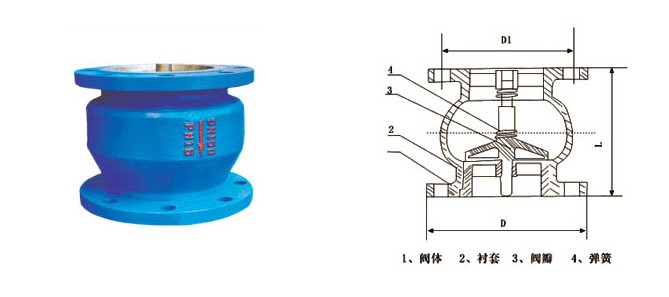

HC41X消聲止回閥產品概述：

HC41X消聲止回閥有法蘭連接和對夾連接兩種連接方式，閥瓣采用進出口兩端中心軸導向，啟閉靈活，定位準確，可水平安裝或垂直安裝，閥瓣采用彈簧加載，其快速的關閉能有效地減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構，密封性能好，關閉時無噪聲。還具有體積小、重量輕、流體阻力小、結構長度小、耐疲勞、壽命長等特點。該閥門安裝于給排水、消防、暖通系統可安裝于水泵出口處，防止回水倒流，而對泵造成損壞。

HC41X消聲止回閥主要零件材料：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥瓣	碳鋼、不銹鋼+丁腈橡膠
閥座	鋁青銅、鉻不銹鋼
閥桿	鋁青銅、鉻不銹鋼

HC41X消聲止回閥主要技術參數：

型號	公稱壓力	殼體試驗壓力	密封試驗壓力	適用介質	工作溫度
HC41X-10	1.0Mpa	1.5Mpa	1.1Mpa	水及弱腐蝕性流體	0~80℃
HC41X-16	1.6Mpa	2.4Mpa	1.76Mpa	水及弱腐蝕性流體	0~80℃

HC41X消聲止回閥產品外形連接尺寸：

公稱壓力 PN(mm)	公稱通徑 DN(mm)	尺寸(mm)
公稱壓力 PN(mm)	公稱通徑 DN(mm)	L	D	K	b	z-φd
1.0	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36
