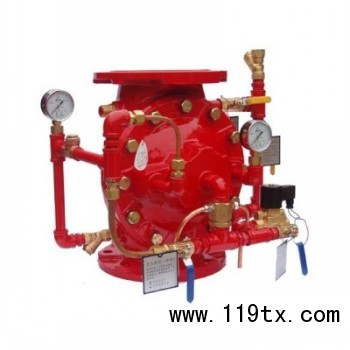

供應ZSFM型隔膜式雨淋閥

點擊圖片查看原圖

品牌：	消防閥門
產品規格：	隔膜式雨淋閥
包裝說明：	木箱
發貨方式：	車運、快遞、自取
單價：	100.00/臺
起訂：	1 臺
供貨總量：	980 臺
發貨期限：	自買家付款之日起 1 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2020-02-19 15:45
瀏覽次數：	853

公司基本資料信息

上海埃克斯閥門有限公司
已繳納 0.00 保證金
聯系人黃工(先生) 業務員
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區上海
地址上海市南橋鎮奉賢工業園區668弄

詳細說明

ZSFM型隔膜式雨淋閥
ZSFM型隔膜式雨淋閥由主閥，水力警鈴，壓力開關，手動球閥，電磁閥，三通球閥，針閥及控制管路等組成。配以開式噴頭、水幕噴頭、閉式噴頭及火災報警控制系統即可組成相應的水噴滅火系統。

工作原理：
隔膜雨淋閥采用信號蝶閥作為控制閥門，確保系統更安全可靠，它是利用隔膜運動實現閥瓣的啟閉，由隔膜將閥分為壓力腔和工作腔。由于上、下受水力作用面積的差異，實現密封。當發生火災時，火災探測器發出信號，通過火災報警器（或消防控制中心），實現自動打開隔膜雨淋閥上的電磁閥（也可手動打開快開閥），使壓力腔的水快速排出，泄壓后作用于閥瓣下部的水迅速推起閥瓣進入系統管路噴水滅火。同時水流向報告管網，使水力警鈴發出報等聲，開通壓力開關，給值班室發出信號或啟動消防泵供水。

隔膜雨淋閥裝有防復位裝置，該裝置已申請國家專利。其結構及原理，閥蓋上裝接有防復位本體、鎖塊等，鎖芯連接在與閥體相連的閥瓣上，閥瓣隨著閥開啟上升，鎖芯也跟著上升，上升中推鎖頭，升至鎖頭上部而被鎖止住。防止了閥瓣回位。滅火后，關閉手動快開閥或電磁閥，將手輪旋轉90°到復位位置，則鎖芯脫離鎖塊使隔膜雨淋閥又能自動復位，雨淋閥隨即關閉，然后再將手輪逆時針旋轉90°到鎖止位置，使系統又回到伺應狀態。

主要零件及材質：

編號	零件名稱	材質	編號	零件名稱	材質	編號	零件名稱	材質
1	閥蓋	鑄鐵：球圣鑄鐵	5	膜片壓板	青銅	9	0型圈	橡膠 (BUNA-N)
2	0型圈	橡膠舊 (BUNA-N)	6	膜片	尼龍強化橡膠	10	0型圈壓板	青銅
3	軸套	青銅	7	閥體	鑄鐵：球圣鑄鐵	11	閥座	青銅
4	彈簧	0Cr18N19	8	閥盤	青銅	12	軸	0Cr18N19

連接尺寸：

型號	公稱通徑 DN	1			D			D1			Z-φd			H1	H
型號	公稱通徑 DN	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25	H1	H
ZSFM80	80	241			160		160	145		145	4-18	8-18		200	200
ZSFM100	100	292			220		235	180		190	8-18		8-23	230	375
ZSFM150	150	356			285		300	240		250	8-22		8-28	340	500
ZSFM200	200	495			340		360	295		310	8-22	12-28		410	635
ZSFM250	250	622			395	405	425	350	355	370	12-23	12-28	12-31	500	780
ZSFM300	300	698			445	460	485	400	410	430	12-23	12-28	16-31	600	915
