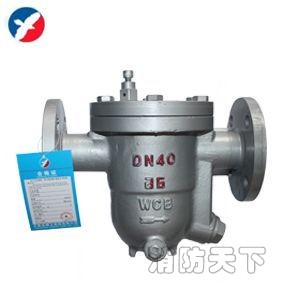

一：CS41H自由蒸汽疏水閥介紹
CS41H自由浮球式蒸汽疏水閥法蘭連接、浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為鑄鐵（CS41H-16）、碳鋼（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水閥。用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。
二：CS41H自由浮球式蒸汽疏水閥工作原理
CS41H自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。
三：CS41H自由浮球式蒸汽疏水閥產品特點
① 能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得最高的加熱效率。
② 蒸汽壓力變化時，不受影響，能連續工作性能穩定。
③ 漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好。
④ 自動排空氣性能好。
⑤ 壽命長，浮球的整個球面都可以做密封面，無集中磨損。
|
CS41H自由浮球式蒸汽疏水閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
CS41H-16 |
16 |
1.6 |
≤200 |
水、蒸汽 |
|
CS41H-16C |
16 |
1.6 |
≤425 |
水、蒸汽 |
|
CS41H-25 |
25 |
2.5 |
≤350 |
水、蒸汽 |
|
CS41H-40 |
40 |
4.0 |
≤425 |
水、蒸汽 |
|
CS41H自由浮球式蒸汽疏水閥零部件材料 |
|
|
型號 |
閥體材料 |
|
CS41H-16 |
鑄鐵 |
|
CS41H-16C |
碳鋼 |
|
CS41H-25P |
不銹鋼 |
|
CS41H-40 |
碳鋼 |
|
CS41H自由浮球式蒸汽疏水閥排水量表（kg/h） |
||||||||
|
工作壓差/MPa |
0.05 |
0.1 |
0.2 |
0.5 |
0.8 |
1.2 |
1.6 |
|
|
排水量 |
CS41H-16 |
160 |
230 |
300 |
— |
— |
— |
— |
|
110 |
160 |
250 |
360 |
— |
— |
— |
||
|
90 |
130 |
200 |
280 |
290 |
— |
— |
||
|
50 |
80 |
120 |
180 |
210 |
260 |
— |
||
|
40 |
50 |
80 |
140 |
170 |
210 |
260 |
||
|
CS41H-16Ⅱ |
1400 |
2000 |
2800 |
— |
— |
— |
— |
|
|
1000 |
1300 |
1800 |
3100 |
— |
— |
— |
||
|
800 |
1000 |
1400 |
2500 |
3500 |
— |
— |
||
|
600 |
800 |
1100 |
2000 |
2900 |
3800 |
— |
||
|
500 |
600 |
900 |
1800 |
2600 |
3300 |
3800 |
||

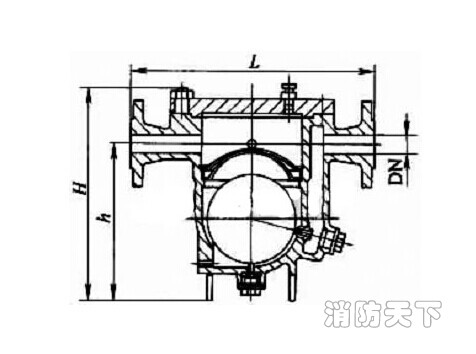

七：CS41H自由浮球式蒸汽疏水閥尺寸圖
點擊圖片查看原圖
