[固德力安]LFZ201H電氣火災監控主機

　　一、產品信息

產品名稱：LFZ201H電氣火災監控主機

型號：LFZ201H

　　材質：電氣火災監控主機

　　重量：20kg

　　品牌：固德力安/河南力安科技

　　產地：河南鄭州

　　二、產品詳情

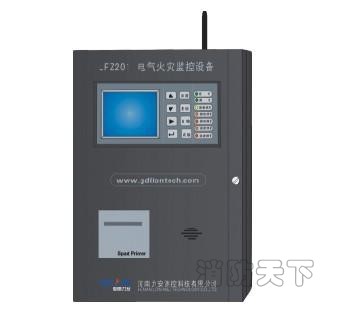

LFZ201-H監控主機屬實用性監控設備，采用壁掛式安裝，主要完成整個電氣火災監控系統的報警管理和實時監控，包括發生報警信號和控制信號，指示報警位置等。廣泛適用于監控點數不超過128個的中小型建筑，如學校、商場、辦公樓、住宅等。

· 工作溫度：-10℃~+55℃

· 儲存溫度：-20℃~+70℃

· 相對濕度：≤95%不結露

· 海拔高度：≤2500m

· 污染等級：Ⅲ級，安裝類別：Ⅲ級

3 系統功能
3.1 監控報警
l 被監控回路開關的實時狀態：分閘/合閘
l 剩余電流型故障：故障單元屬性（部位、探測器型號）
l 聯動輸入：1路無源觸點
l 監控報警響應時間：≤30s
l 監控報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
l 監控報警光信號：紅色LED指示燈

3.2 故障報警
l 監控設備與探測器之間的連接線斷路、短路
l 監控設備主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）
l 當監控設備出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號
l 故障報警響應時間：≤100s
l 故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
l 故障報警光信號：黃色LED指示燈
l 故障期間，非故障回路的正常工作不受影響

3.3 控制輸出
l 對個別或全部被監控單元的分閘、合閘進行遙控操作
l 報警控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
l 控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

3.4 自檢
l 連接檢查：通信線路的斷路、短路
l 設備自檢：手動檢查或系統自檢
l 自檢耗時：≤60s

3.5 報警記錄
l 報警類型：故障事件類型、發生時間、故障描述
l 報警事件查詢：根據記錄日期、故障類型等條件查詢
l 報警記錄打?。捍鎯?chǔ)、查詢及打印報警記錄（選配）

3.6 操作分級
l 日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄
l 監控操作級：可操作除針對系統本身的信息維護外的其他操作
l 系統管理級：可操作系統的任何一個功能模塊

4 技術指標
4.1 工作電源
l 主電源：AC220V 50Hz（允許85%~110%范圍內變化）
l 備用電源：主電源低電壓或停電時，維持監控設備工作時間≥4h

4.2 工作制和傳輸方式
24小時工作制，Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離1km（可通過中繼器延長通訊傳輸距離）。

4.3 主要參數及組成部件
電氣火災監控系統的監控設備有柜體式、琴臺式及壁掛式，其主要功能及組成部件見下表。

管理監控探測器的最大個數對應為：

工作電源:AC220V ±20% 50HZ (引自消防電源)；

超大屏幕觸摸液晶顯示，具備圖形化監控及故障分析功能；

最大支持監控2048路探測器；

標配4路RS485接口，有效通信距離最大1200m；

配置2路USB接口，1路RJ45以太網接口；

具備聲光報警、打印報警、短信及電話報警方式；

具備黑匣子功能，故障報警信息記錄可保存2年以上；

自帶消防后備電源，可單獨保證系統4小時內連續運行；

支持與監控器間無線通信；

對外提供4路控制輸出繼電器接口；

支持以數字通信方式或接點方式，實現消防聯動。

三、外觀參數

500*370*400

　　四、維護方法

1.外觀檢查

2.報警控制器的功能、性能檢查

3.系統的功能、性能檢查

五、溫馨提示

每年應對安裝的所有探測器檢查測試一遍，其他報警、警報、聯動設備的功能試驗也應根據系統運行情況進行相應試驗和檢查測試。

（一）主電源故障。檢查輸入電源是否完好，熔斷絲有無燒斷、接觸不良等情況。
　　
　?。ǘ﹤溆秒娫垂收?。檢查充電裝置、電池是否損壞，連線有無斷線。
　　
　?。ㄈ┨綔y器回路故障。檢查該回路至火災探測器的接線是否完好，火災探測器有無被人取下，終端監控器有無損壞。
　　
　?。ㄋ模┱`報火警。應勘察誤報的火災探測器的現場有無蒸汽、油氣、粉塵等影響火災探測器正常工作的環境存在，如有，應設法排除。對于誤報頻繁而又無其他干擾影響正常工作的火災探測器，應及時更換。
　　
　?。ㄎ澹┮粫r(shí)無法排除的故障，應立即通知生產廠家、施工或?qū)I(yè)維修單位盡快修復，恢復正常工作。

　　六、品牌故事

力安科技是一家專注于電氣安全技術研究的高新技術企業，是電氣安全技術服務專業提供商。公司集研發、設計、生產、銷售及服務于一體，已通過ISO9000質量管理體系認證。

力安科技以“替政府分憂，為用戶解難”為出發點，始終把“消滅電氣事故，共享天下平安”作為自己的歷史使命，目前公司研發成功，并已投入使用的電氣安全解決方案有：
     GDS2000    電氣安全監控與管理系統
     GDS3000    電氣安全監控與管理系統
     LFS200     電氣火災監控系統
     LCS200     電纜溫度在線監測系統
     LRS200     高壓電氣溫度在線監測系統
     LPS200     智能電力監控與電能管理系統
     LDS200     消防設備電源監控系統

　　七、相關推薦

　　LFZ201系列電氣火災監控設備又稱監控主機，全部采用大屏幕液晶顯示方式，主要完成整個系統的的集中監控報警，包括發出報警信號和控制信號，并指示報警位置等，并具備聲光報警、打印報警、短信及電話報警方式及圖形化監控等可視化功能。

　　根據管理探測器數量的多少及安裝方式的不同分：LFZ201-H(HMI型壁掛式)、LFZ201-B(壁掛式)、LFZ201-G(立柜式)、LFZ201-Q(琴臺式)四種類型。
