Q642F-150LB美標Y型三通球閥結構特點：
球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金《硬度大于HRCSO)，超音速涂鎢鉆合金《硬度大于HRC7O)及特種硬化材料等多種先進工藝，活用各種苛刻工況.軟密封適用200℃以下工況，硬密封碳鋼不超過425℃不銹鋼不超過927C°(1700°F)

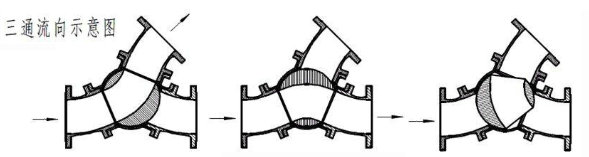

Y型三通球閥有相互成120°和兩通孔成135°，根據需求可實現對介質流向切換的兩種工況。Y型三通球閥本身結構緊湊，密封性可靠，結構簡單，維修方便，密封面與球面在長閉合狀態，不易介質沖蝕，易于操作和維修，使用于水、溶劑、酸和天然氣等一般工作介質，適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷乙烯等。

氣動執行器的特點：

氣動執行器分為雙作用式和單作用式 (彈簧復位)，兩個分體氣缸，雙活塞，拔叉式傳動結構，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩;氣缸體內壁和活塞軸鍍硬鉻，有很好的抗磨性；所有滑動部件之司配有無油潤滑軸承和導間壞以降低摩擦系數，延長使甩壽命。

兩位五通電磁閥通常與雙作用氣動執行機構配套使用，兩位是兩個位置可控：開-關，五通是有五個通道通氣，與氣源連接，兩個與雙作用氣缸的外部氣室的進出氣口連接，兩個與內部氣室的進出氣口接連，具體的工作原理可參照雙作用氣動執行機構工作原理。

氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、GB/T12222和GB/T12223的規定。

產品特點：

1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。

2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。

3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

氣動Y形三通球閥主要參數：

Y形三通球閥主要尺寸(不包含執行器）：

訂貨須知所需要考慮的因素：

1、氣動執行器：(1)雙作用式、(2)單作用式、(3)型號規格、(4)動作時間。

2、電磁閥：(1)單控電磁閥、(2)雙控電磁閥、(3)使用電壓、(4)防爆型。進口品牌：金子KANEKO、ASCO阿斯卡

3、信號反饋：(1)機械式開關、(2)接近式開關、(3)輸出電流信號、(4)使用電壓、(5)防爆型。 4、定位器：(1)電氣定位器、(2)氣動定位器、(3)電流信號、(4)氣壓信號、(5)電氣轉換器、(6)防爆型。

5、氣源處理三聯件：(1)過濾減壓閥、(2)油霧器。
