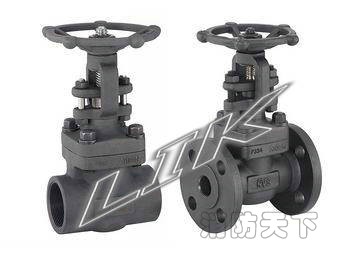

德國萊克LIK品牌,進口鍛鋼法蘭閘閥適用于ANSI Class 150～2500，工作溫度＜600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動、氣動等。
進口鍛鋼法蘭閘閥產品結構特點：
1.產品設計制造按API標準，密封可靠，性能優良、能與進口設備配套使用。
2.600Lb以上閘板與閥座密封采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長
3.閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6.1500LB、2500LB中腔采用壓力自緊式密封結構。密封性能隨內壓升高而升高，可靠性高。
7.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
進口鍛鋼法蘭閘閥的材料
|
序號 |
名 稱 |
美標碳鋼 |
美標合金鋼 |
美標不銹鋼鋼 |
||
|
Part Name |
Type A 105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
Body |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
Seat Ring |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
Wedge |
A276 410&430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
Wtem |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
Gasket |
Corrugated SS+graphite |
SS+PTFE |
||
|
6 |
閥蓋 |
Bonnet |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
Bonnet Bolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷 |
Pin |
A276 T410 |
A276 304 |
||
|
9 |
填料壓套 |
Gland |
|
A182 F304(L) |
A182 F316(L) |
|
|
10 |
活節螺絲 |
Gland Eyebolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓蓋 |
Gland Flange |
A105 |
A182 f11 |
A182 F304(L) |
A182 F316 (L) |
|
12 |
螺母 |
Gland Nut |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
Stem Nut |
A276 410/Cu-Alloy(銅合金) |
|||
|
14 |
手輪鎖緊螺母 |
H.W.Lock Nut |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
Nameplate |
SS |
|||
|
16 |
手輪 |
Handwheel |
A197 |
|||
|
17 |
襯墊 |
Bearing Gasket |
A473 431 |
|||
|
18 |
填料 |
Stem Packing |
Flexible Graphite |
PTFE |
||
|
適用介質 Suitable Medium |
(水、油、氣等)W.O.G.etc |
(酸類)HNO3,CH3OOH etc |
||||
|
適用溫度 Suitable Temperature |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
|||
注：可按要求采用其他材料 Note:Other materials are available upon request.
CS=碳鋼 AS=合金鋼 SS=不銹鋼 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;
五、鍛鋼法蘭閘閥的尺寸和重量表
|
150LB～1500LB閘閥 |
|
|
通徑 NPS |
1/2 |
3/4 |
1 |
1/4 |
1 1/2 |
2 |
||
|
L(RF) L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
178 |
|
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H(OPEN) |
150，300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
Weights |
150 |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
||
|
300 |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
||
|
600 |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
||
|
通徑 NPS |
1/2 |
3/4 |
1 |
1/4 |
1 1/2 |
2 |
|
|
L(RTJ) |
900，1500 |
216 |
229 |
254 |
279 |
305 |
368 |
|
L1(BW) |
900,1500 |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(OPEN) |
197 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
|
Weights |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
|
BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 |
|
