CPU312C，      具有集成數字量 I/O 以及集成計數功能的緊湊型 CPU
CPU313C，      具有集成數字量和模擬量 I/O 的緊湊型 CPU
CPU313C-2 PtP，具有集成數字量 I/O 、2個串口和集成計數功能的緊湊型 CPU
CPU313C-2 DP， 具有集成數字量 I/O 、PROFIBUS DP 接口和集成計數功能的緊湊型 CPU

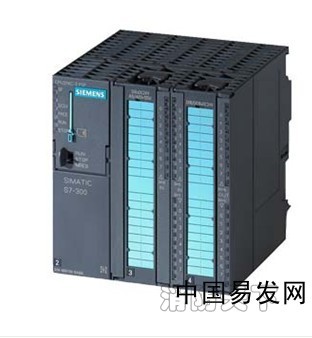

CPU314C-2 PtP，具有集成數字量和模擬量 I/O 、2個串口和集成計數、定位功能的緊湊型 CPU
CPU 14C-2 DP， 具有集成數字量和模擬量 I/O、PROFIBUS DP 接口和集成計數、定位功能的緊湊型 CPU

西門子SM321輸入模塊分別有：8路輸入模塊，16路輸入模塊，32路輸入模塊

西門子SM322輸出模塊分別有：8路輸出模塊，16路輸出模塊，32路輸出模塊

西門子SM323輸入輸出模塊：  8路輸入8路輸出模塊，16路輸入16輸出模塊

西門子SM331模擬量輸入模塊：2路輸入模塊，8路輸入模塊，

西門子SM332模擬量輸出模塊：2路輸出模塊，4路輸出模塊，8路輸出模塊
6ED1052-1MD00-0BA7


Overview

• 模塊化微型PLC系統，滿足中、小規模的性能要求
• 各種性能的模塊可以非常好地滿足和適應自動化控制任務
• 簡單實用的分布式結構和多界面網絡能力，應用十分靈活
• 方便用戶和簡易的無風扇設計
• 當控制任務增加時，可自由擴展
• 大量的集成功能使它功能非常強勁

Area of application

SMIATIC S7-300 是模塊化微型PLC,滿足中、小規模的性能要求

模塊化與無風扇設計，易于實現分布式結構以及用戶友好的操作,使得 SIMATIC S7-300 成為中、小規模應用中各種不同控制任務的經濟、方便的解決方案。

SIMATIC S7-300 的應用領域包括：

• 專用機床
• 紡織機械
• 包裝機械
• 通用機械工程
• 控制器制造
• 機床
• 樓宇自動化
• 電氣與電子工業及相關產業。

一系列具有不同功率范圍的CPU，以及具有很多用戶友好功能的一系列擴展模塊，可以使用戶根據不同的應用情況選擇相應的模塊。 如果控制任務需要擴展，可以隨時使用附加模塊對控制系統進行擴展。

SIMATIC S7-300 是一個通用的控制器。

• 高等級的電磁兼容性以及高等級的抗震性，使得它具有極高的工業控制能力。

Design

概述

S7-300采用模塊化結構設計。含有多種模塊，可進行單獨組合。

一個系統包含下列組件：

• 中央處理單元（CPU）：
  各種 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
• 用于數字量和模擬量輸入/輸出的信號模塊(SM)
• 用于連接網絡和點對點連接的通訊處理器 (CP)。
• 用于高速計數、定位控制以及閉環控制的功能模塊（FM）。

根據客戶需要，還可以使用以下設備：

• 用于將SIMATIC S7-300 連接到120/230V AC電源的負載電源模塊(PS)。
• 接口模塊(IM)，用于多機架配置時連接中央控制器(CC)和擴展機架(ER)。
  S7-300通過分布式中央控制器(CC)和3個擴展單元(EU) 可以操作多達32個模塊。所有模塊都是密封的，運行時無需風扇。
• SIPLUS 模塊擴展的環境條件下使用：
  適用于-25至+60°C 的溫度范圍高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為IP20機柜內使用時，可直接用于車載或室外使用。不需要全天候防護的機柜和IP 65機柜保護。

設計

簡單的結構使得S7-300使用靈活且易于維護:

• 安裝模塊
  只需簡單地將模塊掛在DIN安裝導軌上，轉動到位然后鎖緊螺釘。
• 集成的背板總線：
  背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在機殼的背面。
• 模塊具有機械編碼，更換極為容易：
  更換時只需松開模板上的緊固螺釘。 按下鎖緊機構，拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。
• 可靠的連接系統:
  對于信號模塊可以使用螺釘型接線端子或彈簧型接線端子。
• TOP 連接：
  為采用螺絲端子或彈簧端子連接的1線-3線連接系統提供預組裝接線。可以替代直接在信號模塊上接線。
• 確定的安裝深度：
  所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此所有的模塊都有確定的安裝深度
• 無插槽規則:
  信號模塊和通訊處理模塊可以不受限制地插到任何一個槽上。系統自行組態。

擴展

如果用戶的自動化任務需要 8 個以上的 SM、FM 或 CP 模塊插槽時，則 S7-300（除 CPU 312 和 CPU 312C 外）可以擴展：

• 中央控制器和3個擴展機架最多可連接32個模塊：
  最多可將 3 個擴展機架（EU）連接到中央控制器（CC）。每個 CC / EU 可插 8 個模塊。
• 通過接口模板連接：
  每個 CC / EU 都有自己的接口模塊。在中央控制器上它總是被插在 CPU 旁邊的模塊插槽中，并自動處理與擴展單元的通信。
  • 通過 IM 365 擴展：
    1個 EU 最遠擴展距離為 1米，電源電壓也通過該擴展提供。
  • 使用 IM 360/361 擴展：
    可擴展到 3個 EU, CC 與 ER 之間以及 EU 與 EU 之間最遠距離 10m。
• 分布式安裝：
  通過連接 CC/EU 以增加連接距離。兩個相鄰CC/EU或EU/EU之間的距離：最長 10 m。
• 靈活的安裝方式：
  CC/EU　既可以水平安裝，也可以垂直安裝。這樣可以最大限度滿足空間要求。

通訊

S7-300 具有不同的通訊接口：

• 連接 AS-i、PROFIBUS 和 PROFINET/工業以太網總線系統的通訊處理器。
• 用于點到點連接的通訊處理器
• 多點接口 MPI, 集成在 CPU 中;
  是一種經濟有效的方案,可以同時連接編程器/PC、人機界面系統和其它的SIMATIC S7/C7自動化系統。

PROFIBUS DP進行過程通訊

SIMATIC S7-300 通過通訊處理器或通過內置的 PROFIBUS DP 接口CPU連接到 PROFIBUS DP 總線系統。帶 PROFIBUS DP 主/從接口的 CPU 可以進行分布式自動化結構，可以高速通訊并且易于使用。

從用戶的角度來看，PROFIBUS DP上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。
