概述

SINAMICS G150 變頻調速柜是為機器制造和工廠建設中的變頻驅動設計的。

它們特別適用于針對恒轉矩負載、平方轉矩負載、高性能要求但無需再生反饋的傳動應用場合。

無速度傳感器矢量控制的G150的控制精度適合大多數應用，因此無需使用附加實際轉速編碼器。

SINAMICS G150 可以提供一種經濟的驅動解決方案，它能夠通過豐富的組件和選配件滿足各種各樣的用戶需求。

技術數據一覽

特點

SINAMICS G150 是一種交鑰匙式交流調速產品，采用了標準的機柜。其豐富的選件可以滿足各種應用要求。它們的機柜寬度在 400 mm 以上（各型號間隔 200 mm），具有高為 IP54 的各種防護等級及兩種設計版本。

A 型柜為所有可用選件提供了足夠的空間。根據不同的設計，電源和電機連接可以布置在頂部或底部。這為工廠安裝提供了高度的靈活性。

C 型柜是一種特別節省空間的設計，適用于電源部件安裝在一個中央低壓配電裝置中且不需要在控制柜中另外提供的應用。界面友好的AOP30 操作員面板作為標準部件安裝在兩種型號的控制柜門內。

SINAMICS G150 凈化電源 – 針對線路友好型運行的經濟有效的解決方案

SINAMICS G150 凈化電源是能夠滿足電流和電壓質量不斷提高的要求的簡單而經濟有效的解決方案。這種解決方案完全集成在控制柜中，把強大的 6 脈沖整流技術與創新性的無源線路諧波濾波器（LHF）結合到了一起。這種設計由于其間接性、緊湊性、高可靠性和能效以及性價比而與眾不同。根據其諧波值，SINAMICS G150 凈化電源可以理想的迎合業界不斷要求更高供電質量的發展趨勢。它符合 IEEE519 標準，能夠滿足在變頻器產生的諧波方面的苛刻的國際要求 - 即使對弱線路供電也是如此。

帶VPL的dv/dt濾波器——在節省空間和成本上實現了電機友好性電壓

SINAMICS G150 裝置可配備有帶VPL的dv/dt濾波器（電壓峰值限制器）。這可以同時限制電壓上升率dv/dt 和峰值電壓，把它們限制在IEC 60034-25 規定的極限值以下。
在改造項目中，這會特別有益：使用此濾波器，原先不是設計用于搭配變頻器運行的電機也可以從變頻器供電了。
帶VPL的dv/dt濾波器可以節省大量的空間，這是因為可以完全集成到電氣控制柜中 - 甚至是大額定功率的型號。此外，它還具有極高的能效：切斷的電壓峰值沒有浪費變成熱能消耗在電阻器上，而是饋入了直流鏈路。

客戶獲益

• 采用了新半導體技術的IGBT 和革新的冷卻方式，因而結構非常緊湊，運行異常安靜。

• 方便維修的性能使用戶可以輕松的操作所有模塊。

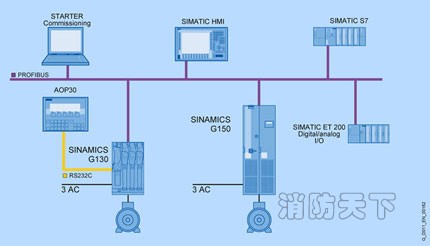

• 使用如標準的 PROFIBUS 通訊接口和各種模擬和數字接口，可將它們輕松集成到自動化解決方案中。

• 由于可以方便、快速的更換各個模塊和電源組件，從而提高了工廠的可用性。

• 在帶有圖形和文字顯示能力的 LCD 屏，并且界面友好的AOP30 操作員界面上，操作員可以使用直觀的菜單方便的進行啟動調試和參數化。

• 節能：如果不需要電機，可以使用此功能將其完全關閉。如果工藝控制器的偏差低于預定義的限制值一定的時間（可參數化），該操作會自動完成。

• 增強節能：此功能可以用于延長驅動系統變頻器關閉的時間，實現節能功能 - 從而達到更加節能以及避免不必要的起動和停止泵機的目的。而且有一項附帶功能 - 管道清潔。

• 維護清潔：恒定的流速意味著泵送液體中懸浮的顆粒會隨著時間沉淀下來。這會減小管道的有效直徑，甚至堵塞泵機。MaintenanceCleaning（維護清潔）功能用于迅速的提高泵機的速度從而防止這種沉淀堆積。

• 防止內壁沉淀：如果廢
