一、系統簡介
七氟丙烷（HFC-227ea、FM-200）是無色、無味、不導電、無二次污染的氣體，具有清潔、低毒、電絕緣性好，滅火效率高的特點，特別是它對臭氧層無破壞，在大氣中的殘留時間比較短，其環保性能明顯優于鹵代烷，是目前為止研究開發比較成功的一種潔凈氣體滅火劑，被認為是替代鹵代烷1301、1211的最理想的產品之一。
GQQ型七氟丙烷無管網自動滅火裝置,它是一種不安裝管網、輕便可移動的氣體滅火消防設備。符合《柜式氣體滅火裝置性能要求和試驗方法》及ISO14520- 9《氣體滅火系統-物理性能和系統設計》系統設計及產品標準規范的要求，本系統裝置設計先進、性能可靠，極其適用于保護面積小于500m2，容積小于1600m3，管網無法安裝，維護困難的保護對象的火災防護。
GQQ型七氟丙烷無管網滅火系統由箱式氣體滅火裝置與火災探測器、氣體滅火報警控制器等組成，也具有自動、電氣手動和機械應急手動三種控制方式。其中箱式氣體滅火裝置由箱體、儲存瓶組、連接管、噴嘴等組成。

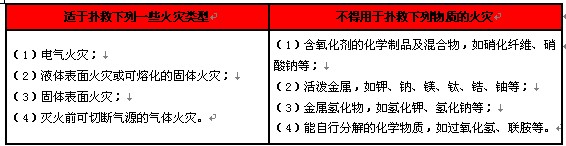

典型的防護設施：
適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重的工業設備、圖書館、博物館及藝術管、潔凈室、消聲室、應急電力設施、易燃液體存儲區等，也可用于生產作業火災危險場所，象噴漆生產線、電器老化間、軋制機、印刷機、油開關、油浸變壓器、浸漬槽、熔化槽、大型發電機、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。
二、控制邏輯
本系統主要有電器自動、電器手動、機械應急手動三種控制方式，控制過程參見控制流程圖。
（1）電器自動方式：本滅火控制器配有感煙火災探測器和定溫式感溫火災探測器。控制器上有控制方式選擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控制器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，并發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控制操作面板上的“緊急停止按扭”，即可終止控制滅火指令的發生，不啟動滅火裝置，釋放滅火劑，實施滅火。
（2）電器手動：將控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。
無論裝置處于自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控制器立即進入滅火報警狀態。
（3）機械應急手動方式：用于控制器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按以下步驟實施應急機械啟動；① 手動關閉聯動設備并切斷電源。② 拔出手柄上的保險銷，拍擊儲瓶組上的手柄，即刻實施滅火。
三、滅火瓶組瓶頭閥
四、七氟丙烷氣體滅火裝置設計參數
《氣體滅火裝置設計規范》GB50370-2005

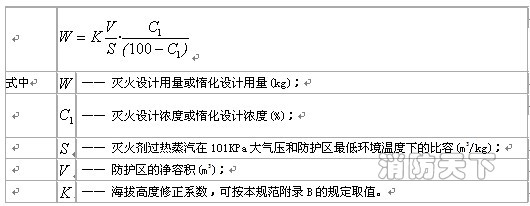

4.1防護區滅火設計用量或惰化設計用量，應按下式計算：
4.2圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。
4.3油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。
4.4通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。
4.5防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。
4.6在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其它防護區，設計噴放時間不應大于10s。
4.7七氟丙烷滅火濃度 表A-1：
五、自動報警滅火控制部分主要技術參數：
1、保護區基本輸入口配置：感煙、感溫火災探測器總線接入，緊急啟動停止按扭1個，壓力開關動作信號1路。
2、保護區基本輸出口配置：主啟動氣瓶電磁閥1個，聲光報警器1個，放氣指示燈1個，有源、無源觸點輸出各1個
3、線制：除探測器外所有接入和輸出采用N+1線制，即+24V電源加N條信號線。每路布線長度≤2000米，控制輸出采用多線制，操作可靠性高。
4、聯動觸點：控制器有一個常開/常閉無源觸點，一個有源觸點。可選擇在火警發生時或滿足滅火條件下發出聯動指令信號，可關閉空調、放火閥等聯動設備。
5、電源：控制系統配有主機工作電源和備用工作電源，當主電源斷電時，備用電源自動接如工作，當主電源通電后，又可自動轉入主電源供電。同時對備用電源進行充電。
主電工作電源：控制器電源+5V/2A，探測器接口電源+24V/1A，聯動輸出電源+24V/4A
備用工作電源：密封式蓄電池DC 12V/6.5AH兩節，在主電源掉電時能維持主機正常監視工作8小時以上，并能滿足噴放氣體對功率的要求。
6、功耗：監控狀態≤5W；報警狀態≤15W（不包含驅動電磁閥輸出功率）。
7、驅動電源：電磁閥驅動裝置的額定工作電壓為+24V，在+24V±15%條件下能正常工作。
8、使用條件：環境溫度0℃~+40℃，相對濕度≤92%（40±2℃）
六、安裝、調試及使用
1、檢查啟動器是否動作。
2、根據說明書中的說明和工程方案，將火災探測器、手動控制盒、聲光報警器及聯動設備等外圍設備與氣體滅火控制器連接好，系統安裝完畢后，檢查線路連接是否正確，并按電氣說明書設置和調試有關功能。
3、調試完畢后，將系統復位，并處于正常開通狀態。
4、在安裝調試過程中，必須嚴格按照《氣體滅火系統施工及驗收規范》GB50263-97的規定執行。
七、注意事項
1、滅火系統噴射滅火劑?前，所有人員必須在延時期內撤離火情現場，滅火完畢后，必須首先啟動風機，將廢氣排除后，工作人員方可進入現場。
2、本裝置的安裝場所應符合下列要求：
（1）環境溫度為0~50℃，并保持干燥和通風良好。
（2）空氣中不應含有易爆、導電塵埃及腐蝕部件的有害物質，否則必須加以保護，系統不得受到震動和沖擊。
3、系統安裝、調試的人員，應熟悉本系統的基本結構、工作原理、性能和動作的程序，以及各閥件的基本結構和工作狀態。
4、儲氣瓶應避免接近熱源。運輸過程中，應輕裝輕卸，嚴禁碰撞、臥置或倒置。
5、更換新的安全膜片必須由我公司供應，不得隨意使用未經試驗的膜片代用。
6、拆裝過程中應避免碰傷表面而影響外觀。
7、無關人員切莫亂摸亂動本系統裝置的部件，以免發生以外。
