JB-QBL-EI6000M型火災報警控制器(聯動型)集火災報警、聯動控制、監管報警、防盜報警、可燃氣報警、對講電話、網絡通訊等多種功能于一體，滿足GB4717-2005、GB16806-2006國標的要求，可適用于各類賓館、寫字樓、辦公樓、住宅樓、體育館、圖書館、各類庫房等中、小型消防報警工程。
　　JB-QBL-EI6000M型火災報警控制器(聯動型)采用高性能微處理器、可編程邏輯器件、ARCNET網絡通訊、智能化數字總線等技術，實時采集報警信號和煙、溫等環境參數，通過分析、處理，進行火警判決；根據聯動動作關系和邏輯設置，自動控制相關消防設備，實施聯動滅火。工作可靠、性能穩定, 擴展靈活、維護方便；采用液晶漢字顯示技術, 方便用戶操作、使用。

主要技術指標
　　· 使用環境 溫度：0℃～40℃； 相對濕度：≤95%(不凝露)
　　· 交流輸入電壓：220V±¹⁰₁₅%,50Hz±1%
　　· 交流輸入功率：≤100W
　　· 直流備電： DC24V 5Ah, 全密封免維護蓄電池
　　· 回路最大容量：242個編址點
　　· 最大總容量：484個編址點
　　· 多線聯動輸出：7組(其中1組用于聲光報警輸出)
　　· 總線聯動按鍵：32個
　　· 總線長度：≤2000m
　　· 外形尺寸：565mm×400mm×125mm

性能特點
　　· 火災報警功能
　　能以兩總線制方式掛接本公司生產的EI6000系列智能感煙、感溫探測器、輸入模塊、手動報警按鈕等火災觸發器件，以聲、光信號發出火警警報，并通過液晶顯示火災發生的部位、時間、火警總數及報警部件的地址、類型等信息。
　　具有接收來自同一探測區兩個或兩個以上火災報警信號才能確定發出火災報警信號的功能；具有接收到不同部位兩只火災探測器的火災報警信號才能確定發出火災報警信號的功能。
　　· 聯動控制功能
　　能通過四總線(包括24V電源線)掛接本公司生產的EI6000系列輸入輸出模塊，根據報警信息以靈活多樣的方式控制各類消防設備，且聯動點不受限制，能最大限度地滿足用戶的需要，可顯示設備動作的反饋信息，包括設備類型、模塊類型、模塊地址、安裝位置、動作時間等。
　　可選配32點總線聯動控制盤，通過編程可實現對各類、各分區、各具體部件的控制。
　　可選配7路多線聯動控制盤，實現聲光報警輸出(火警時動作，用于控制聲光警報設置)和聯動控制輸出(通過切換模塊直接控制泵類等重要設備)的控制。
　　具有氣體滅火功能，可通過總線方式連接氣體滅火設備，實現手/自動控制。
　　能進行手動/自動切換，在手動狀態下，對任何設備都可通過菜單選擇按類型、分區或地址進行啟動、停止。
　　· 監管報警功能
　　能以兩總線制方式掛接本公司生產的EI6000系列智能輸入模塊，進行防盜、可燃氣、水流指示器、壓力開關等檢測，接收監管報警，通過液晶顯示報警部位、時間以及報警部件的地址、類型等信息，并可實現聯動。
　　· 屏蔽功能
　　能對火災聲光警報輸出和各總線部件進行屏蔽。
　　· 故障檢測功能
　　能自動檢測總線和多線聯動輸出的線路故障(包括短路、斷路等)、部件故障、電源故障等，以聲、光信號發出故障警報，并通過液晶顯示故障發生的部位、時間、故障總數以及故障部件的地址、類型等信息。
　　· 對講電話功能
　　能通過面板上的對講電話插孔，插入電話分機與報警現場進行通話，方便、實用；現場插入電話分機時，控制器能發出電話振鈴聲。
　　· 系統測試功能
　　能夠登錄回路部件的出廠編號及當前地址，同時可直接進行地址設置、編程工作；能夠觀察單一探測器、一個回路探測器的檢測值；能夠對回路任一部件進行自檢。
　　· 網絡通訊功能
　　可通過依愛網EINet^®連接各區域報警控制器、集中報警控制器和計算機CRT顯示系統，構成對等式局域網絡系統；具有RS-232/485串行通訊接口，可與樓宇自動化或其它系統相連；可通過本公司遠程監控系統進行遠程通訊。
　　· 黑匣子功能
　　能自動存儲火警、預警、監管、聯動、故障、屏蔽等歷史記錄及開關機記錄等。
　　· 編程功能
　　可通過控制器本身所帶的鍵盤完成全部編程，能直接輸入漢字，可對系統設備及其所在位置進行漢字注釋，非常直觀；具有極其便利的屏幕編輯功能，能自動提示輸入數據錯誤的位置，并給出正確數據的范圍。
　　· 查詢功能
　　能夠查詢所有火警、預警、監管、聯動、故障、屏蔽和編程等信息，能以最便捷的方式，最快地查詢到所需要的信息。
　　· 打印功能
　　能自動打印實時火警信息、預警信息、監管信息和聯動動作信息，并能打印部件清單等。
　　· 主、備電自動切換功能
　　能進行主、備電自動切換，并具有相應的指示,備電具有欠壓保護功能，避免蓄電池因放電過度而損壞。
　　· 操作權限
　　為防止無關人員誤操作，可通過密碼限定操作級別，密碼可任意設置。

選配說明
　　· 基本型：96點編址容量，具有報警、聯動控制功能，24V/2A輸出。
　　· 編址容量：96點、128點、192點、288點、384點、484點可選，超過242點時，具有2個回路。
　　· J-EI6112型總線聯動鍵盤：32鍵，每鍵對應有命令、反饋指示燈，可編程實現“按類”、“按分區”、“按地址”控制。
　　· J-EI6113型多線聯動鍵盤：7組按鍵，7路直接輸出(其中1路用于聲光報警輸出)，用于控制消防泵等重要設備，具有故障、請求、命令、反饋狀態指示，可編程、可屏蔽，可設置持續、脈沖等動作方式和延時時間，能實現手/自動功能。
　　· J-EI6115型依愛網卡：用于連接其它火災報警控制器、計算機CRT顯示系統，構成EINet^®網絡系統。
　　· J-EI6116型串行網卡：RS-232/485接口，可連接EI系列遠程監控系統、樓宇自控系統，可自動上傳報警、聯動、監管、故障等信息。
　　· J-EI6117型對講電話板：裝于機內，用于實現對講電話功能。

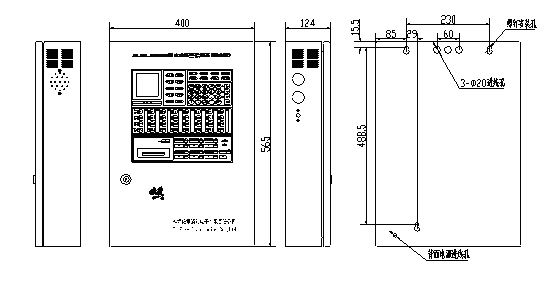

外形結構

安裝
　　本控制器采取壁掛安裝，其底邊距地面高度不應小于1.5m，后箱體有3個安裝孔，可用M8的金屬膨脹螺栓固定在墻壁上，固定應牢固、端正，安裝在輕質墻上時應采取加固措施。靠近門軸的側面距離不應小于0.5m，正面操作距離不應小于1.2m。
　　控制器的顯示操作面板應避開陽光直射，房間內無高溫、高濕、塵土、腐蝕性氣體；不受振動、沖擊等影響。

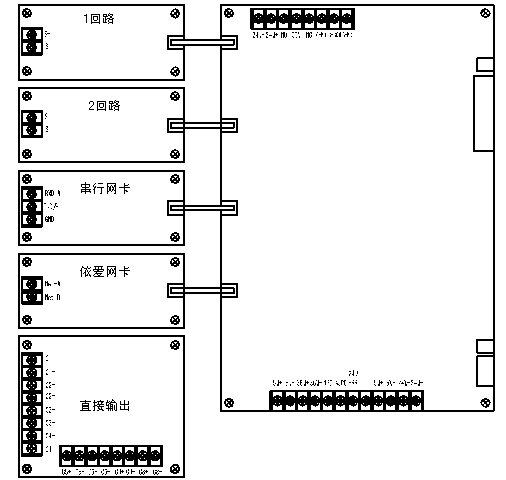

接線端子如下圖所示：

接線說明
　　· 回路總線接口板(數量根據需要選定)
　　S1+、S1-，S2+、S2-分別位于1、2回路總線接口板，用于連接探測器、手動報警按鈕、輸入輸出模塊等系統部件，分別為兩個回路兩總線的正、負端子。
　　· 串行網卡(選裝)
　　RXD/A、TXD/B、GND分別為RS-232串行接口的數據接收端(或RS-485串行接口的A端)、RS-232串行接口的數據發送端(或RS-485串行接口的B端)、RS-232串行接口的信號地，用于實現串行通訊。
　　· 依愛網卡(選裝)
　　NET-A、NET-B分別為EINet^®網絡通訊接口A、B端，應分別與其它控制器或網絡集線器的相應端子連接，用于實現網絡通訊。
　　· 直接輸出多線聯動接線板(選裝)
　　C1-、C1+～C6-、C6+分別為1～6路多線聯動輸出端子，可分別與多線聯動模塊的對應輸入端子相連，用于控制某些重要設備。
　　C8-、C8+為聲光報警輸出端子，對應聲光控制按鍵，可直接與聲光警報器的端子相連。當設置了聲光警報輸出且沒有被屏蔽時，應在C8+、C8-間端接終端電阻，電阻的規格為0.25w/10kW。
　　· 主控板
　　24V+、24V-為24V輸出端子，可用于少量外部設備，其容量為2A；對于外控設備較多、電流較大的系統應考慮選配外控24V電源。
　　NO、COM、NC為火警輸出接點，對應繼電器的常開、公共、常閉觸點，火警時動作。
　　G-NO、G-COM、G-NC為故障輸出接點，對應繼電器的常開、公共、常閉觸點，故障時動作。
　　· 電源接線板
　　位于機箱右下角，L、N、E為交流輸入端子，分別為火線、零線和地線。

接線要求、注意事項：參見“EI6000G型火災報警控制器(聯動型)”的相關內容。
