特點：
內置微處理器；
采用SMT表面貼裝工藝；
手動推進彈簧按鈕后，內部開關動作，報警信號送到控制器，內置復位按鈕，手動復位；
有一組無源觸點輸出；
二總線，無極性。功耗低，最遠傳輸距離 1500m。導線截面積為1.0-1.5mm2，對導線無特殊要求。施工簡便、費用低廉；
插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將手報部件插入底座。易于施工、維護；
JBF-101F-N也可作編碼型消火栓報警按鈕使用，設雙燈顯示，可直接啟動消防泵。
技術指標：
|
內容
|
技術參數
|
|
工作電壓
|
DC 19-24V 控制器提供，調制型
|
|
工作溫度
|
-10…+60℃
|
|
貯存溫度
|
-30…+75℃
|
|
相對濕度
|
≤95%(40±2℃)
|
|
監視電流
|
≤0.3mA （24V）
|
|
報警電流
|
≤3mA （24V）
|
|
編碼方式
|
電子編碼器編碼
|
|
確 認 燈
|
監視狀態瞬時微亮，報警閃亮（紅色）
|
|
外形尺寸
|
110mm長 × 85mm寬 × 42mm高
|
|
線 制
|
二總線，無極性
|
|
執行標準
|
GA5—1991《手動報警按鈕技術要求及實驗方法》
|
安裝與接線
布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為65mm。
探測總線采用2×1.0-1.5mm2導線。
安裝之前用編碼器對其寫入相應地址碼(1-200)。
探測總線L1 、L2連接在端子1和端子2上。
手報部件只能在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。
|

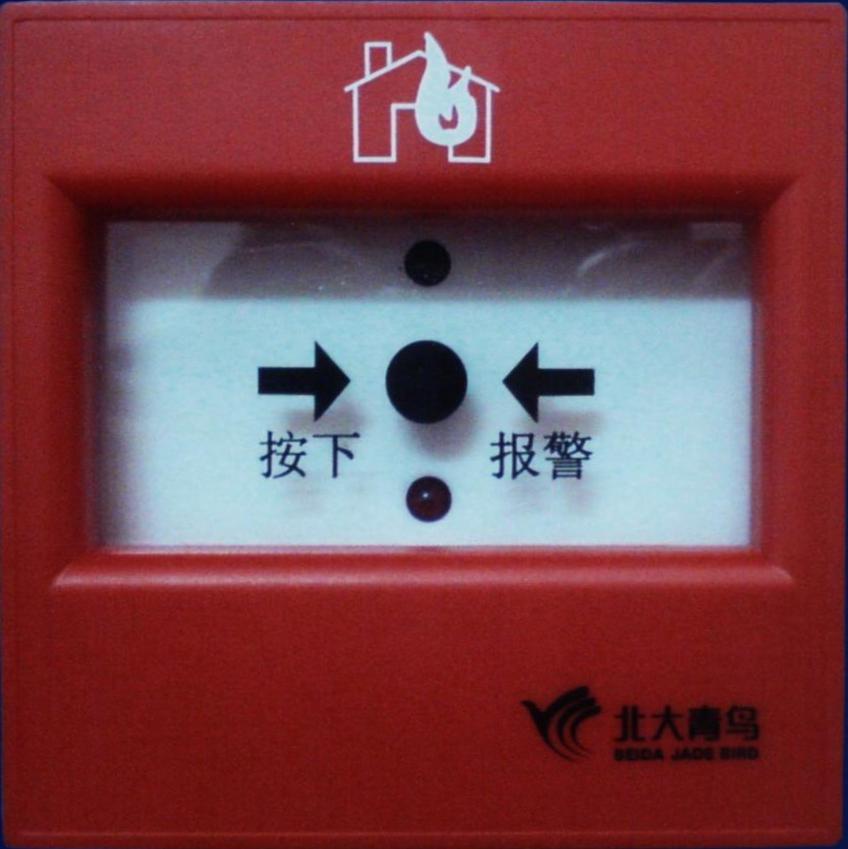

點擊圖片查看原圖
