1、滅火機理

????三星氣龍消防生產的超細干粉滅火劑主要成份是磷酸銨鹽，窒息、冷卻、輻射及對有焰燃燒的化學抑制作用是磷酸銨鹽干粉滅火效能的集中體現，其中化學抑制作用是滅火的基本原理，起主要滅火作用。
（1）磷酸二氫銨在燃燒火焰中吸熱分解出氨和磷酸，隨后生成P205。每一步反應均是吸熱反應，故有較好的冷卻作用；分解產生的游離氨能與火焰燃燒反應中產生的OH自由基反應，減少并終止燃燒反應產生的自由基，降低了燃燒反應速率。
（2）當火焰中游離氨濃度足夠高，與火焰接觸面積足夠大，自由基中止速率大于燃燒反應生成的速率，鏈式燃燒反應被終止，導致火焰熄滅。此外，高溫下磷酸二氫銨分解，在固體物質表面生成一層玻璃狀薄膜殘留覆蓋物覆蓋于燃燒物表面，冷卻后形成脆性覆蓋物使燃燒表面與空氣隔絕，當覆蓋物達到一定厚度時能夠阻止復燃，阻止燃燒進行。?

2、主要特點

（1）該滅火劑既適用于封閉的空間全淹沒滅火，也適用于局部保護應用高效率撲滅火災。

（2）超細干粉滅火劑對大氣臭氧層耗減潛能值（ODP）為零，溫室效應潛能值（GWP）為零，無毒無害，對人體皮膚無刺激，對保護物無腐蝕。

?

3、適用場所

“QL”型超細干粉滅火裝置（以下簡稱滅火裝置）采用A、B、C類超細干粉滅火劑，能迅速撲滅A、B、C類火災和帶電電氣火災，適用于下列場所：

A類火災：可燃固體火災，如木、棉、麻、紙、塑料及橡膠等的火災。
B類火災：液體或可熔化固體火災，如汽油、柴油、重油、有機溶劑、石蠟等火災。

C類火災：可燃氣體火災，如液化氣、天燃氣，乙炔等的火災。

E類火災：帶電物體火災，如變電站、發電房、電纜隧道、電纜溝、電纜井等帶電設備。

?

滅火裝置簡介

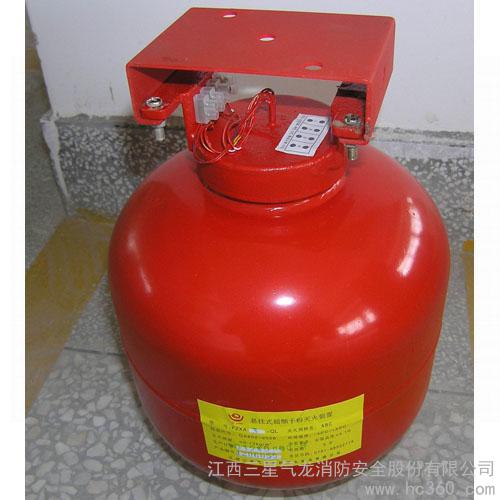

“QL”型超細干粉滅火裝置為非貯壓式，具有兩種啟動方式：

1、電啟動

????利用燃氣型驅動裝置（公司專利產品）啟動滅火裝置。本產品最大的特點在于可防止由于雷擊或電流干擾等原因而導致的誤啟動，安全可靠、維護方便簡單。

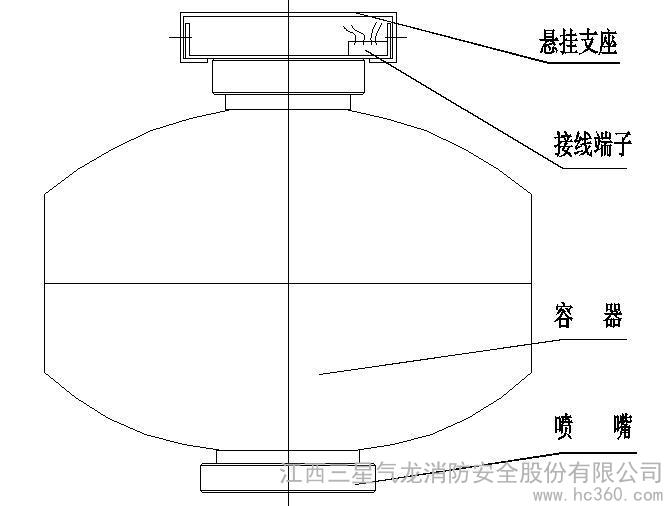

????結構和工作原理：滅火裝置由ABC超細干粉滅火劑、啟動組件、容器、噴嘴、懸掛支架等。滅火裝置與滅火控制器聯接，當火災探測器探測到火災信號時，控制器確認火災并發出火災信號，自動或手動啟動滅火裝置，燃氣型驅動裝置啟動后產生大量的氣體將密封膜片打開，滅火劑在帶壓氣流下從滅火裝置噴嘴噴出，實施滅火。

?

現生產的滅火裝置主要為Ⅱ型，適用于大防區，采用氣體滅火控制器啟動，可串聯啟動多臺。

滅火裝置主要技術參數

型號規格	滅火劑（kg）	總重量（kg）	全淹沒保護空間（m3）	外形尺寸(mm)	啟動電流（A）	電阻(Ω)
FZXA3-QL-Ⅱ	3	8	25	φ250*236	2	1～2
FZXA6-QL-Ⅱ	6	14	50	φ279*294	2	1～2

2、熱啟動
采用熱啟動的每臺滅火裝置需配制一臺KM702干粉控制盒：

KM702干粉控制盒主要技術參數

工作環境	溫度：-20~55℃	相對濕度：≤95%
外形尺寸	100×65×36（mm）	重量約0.2KG
感溫電纜長度	2000（mm）	啟動溫度：?68℃

?
? ? ? 將滅火裝置的兩根啟動線與KM702干粉控制盒的啟動端子連接，感溫電纜設在保護對象的上方。
? ? ? 當防護空間內溫度達到感溫電纜啟動溫度后，感溫電纜迅速燃燒傳到KM702干粉控制盒中的啟動控制處，干粉控制盒的啟動信號傳到滅火裝置中的燃氣型驅動器，燃氣型驅動裝置啟動后產生大量的氣體將密封膜片打開，滅火劑在帶壓氣流下從滅火裝置噴嘴噴出，實施滅火。
其主要特點不用外接電源，只需防護區內達到感溫電纜的啟動溫度可以正常啟動，特別適用于不便使用電啟動的小防護區域及無人值守的場所。感溫電纜能在明火下引燃，也能在環境溫度達到68℃時自燃。
?
安裝使用及維護說明
? ? ? 懸掛式超細干粉滅火裝置安裝使用方便：超細干粉自動滅火裝置安裝簡便，工程量小，無需安裝大量的管道及附屬設施。只需將裝置懸掛在被保護物的上方即可。具體操作如下：
1、根據設計要求，在安裝滅火裝置的位置打好膨脹螺栓（每臺需兩個M8*70），兩膨脹螺栓孔距離為44mm,膨脹螺栓必須牢固可靠；

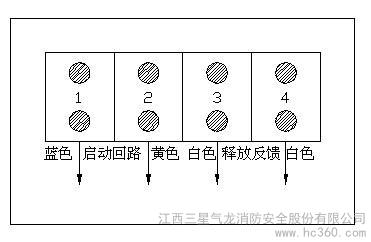

2、固定好懸掛支座，將啟動線路和反饋線路按下圖連接，1#、2#為啟動回路，3#、4#為反饋回路，將滅火裝置固定在懸掛座上。

?

3、當控制、報警系統調試正常后，將滅火裝置接入系統，為防止出現誤啟動，在控制、報警系統調試期間勿將滅火裝置接入控制系統；
4、維護:定期檢查膨脹螺栓的可靠性，啟動回路電阻的阻值。
5、本裝置在遇明火或高溫情況下即可啟動，啟動時有響聲和沖擊波（啟動時，近距離接觸有一定危險！）
6、采用熱啟動的滅火裝置每臺需要配制一個KM702干粉控制盒，感溫電纜敷設在保護對象上方。

?

6.1?用萬用表電阻檔檢測感溫電纜是否存在短路的現象，不存在短路現象才能與干粉控制盒連接。?控制盒直接安裝在電纜橋架上或墻上，先在橋架上打一個φ4.2的孔，用M4*12的螺絲將壓板固定在橋架上。或在墻上打好一個φ6的孔，裝上一個塑料粒，再用ST3*12自攻螺絲將壓板固定在墻上。

6.2安裝過程輕拿輕放，注意保護感溫電纜，并且遠離火源等高溫物體附近。
6.3感溫電纜不能安裝在潮濕的地方。
6.4感溫電纜不能安裝在太陽直射的地方。
6.5感溫電纜盡量安裝在被保護對象的上方等容易探測到火災的地方。
6.6將滅火裝置的啟動線與控制盒的啟動端子相連，反饋端子則不接。
6.7控制盒上按下此按鈕，自檢指示燈亮，說明本控制裝置和滅火裝置已連接正常。

?

?
